اسپیسر قطعهای استوانهای یا صفحهای از جنس فلز، پلاستیک یا مواد دیگر است که برای ایجاد فاصله مشخص و ثابت بین دو قطعه یا سطح مورد استفاده قرار میگیرد. اسپیسرها در صنایع مختلف مانند الکترونیک، مکانیک و ساختوساز کاربرد دارند و به حفظ نظم، تهویه مناسب، یا جلوگیری از تماس مستقیم قطعات با یکدیگر کمک میکنند. در بردهای الکترونیکی، اسپیسرها معمولاً برای جداسازی برد از قاب یا سایر اجزا به کار میروند تا از اتصال کوتاه یا آسیب فیزیکی جلوگیری شود. این قطعه در صنعت ساختوساز به ویژه هنگام بتنریزی برای حفظ فاصله استاندارد بین میلگرد و قالب کاربرد فراوان دارد، از آنجا که قیمت آهن امروز نقش مهمی در هزینه تمامشده این پروژهها دارد، استفاده از اسپیسرهای استاندارد میتواند باعث بهینهسازی مصرف آهنآلات شود، بهخصوص در پروژههایی که خرید اعتباری آهن آلات انجام میشود و کنترل هزینهها از اهمیت بیشتری برخوردار است. بدین منظور میتوانید برای مشاوره و خرید هرگونه محصولات فولادی با شرایط ویژه پرداخت، با کارشناسان فروش ما در آهنرسان (05131916 ☎) تماس بگیرید.
انواع اسپیسر بر اساس جنس
اسپیسرها بر اساس جنس ساخت به انواع مختلفی تقسیم میشوند که هر کدام با توجه به کاربرد، شرایط محیطی و نوع سازه انتخاب میشوند.

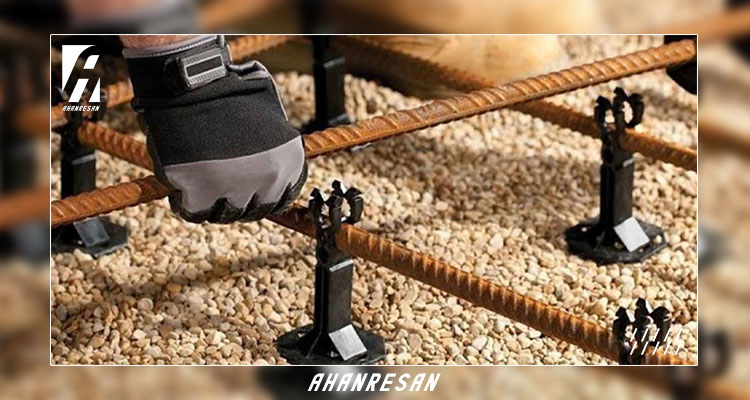

اسپیسر پلاستیکی
اسپیسر پلاستیکی از جنس پلیپروپیلن یا سایر پلیمرهای مقاوم ساخته میشود. این اسپیسر سبک، ارزان، مقاوم در برابر رطوبت و خوردگی است و بیشتر در پروژههای کوچک یا موقت، بهویژه در دیوارها، سقفها و کفها کاربرد دارد.

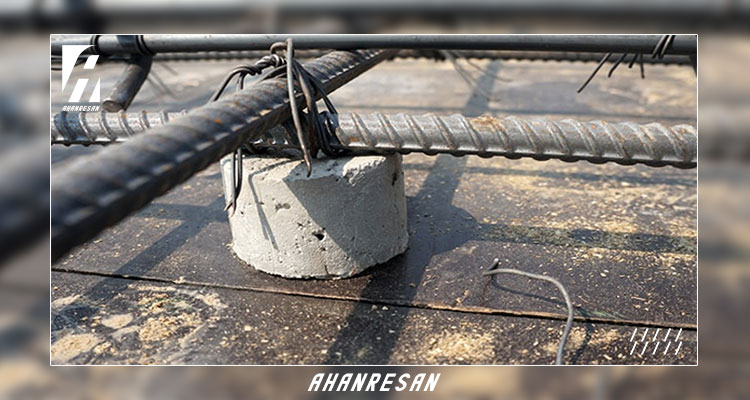

اسپیسر بتنی
اسپیسر بتنی قطعهای پیشساخته و مقاوم از جنس بتن است که برای حفظ فاصله یکنواخت بین میلگردها و قالب در سازههای بتنآرمه به کار میرود و با تثبیت موقعیت میلگردها، نقش مهمی در تأمین پوشش مناسب بتن ایفا میکند؛ این پوشش نهتنها در محافظت از میلگرد در برابر عوامل خورنده مؤثر است، بلکه در صحت نتایج آزمایش شناسایی استاندارد میلگرد و عملکرد صحیح طول مهاری میلگرد نیز تأثیرگذار بوده و تضمین میکند که میلگردها در جایگاه طراحیشده خود قرار گیرند تا سازه از نظر مقاومت، دوام و ایمنی به استانداردهای لازم برسد.
اسپیسرهای بتنی به دلیل جنس مشابه با بتن سازه، از نظر چسبندگی و رفتار مکانیکی کاملاً هماهنگ بوده و در برابر فشار، رطوبت و عوامل خورنده مقاومت بالایی دارند. استفاده از این نوع اسپیسر در بخشهایی مانند فونداسیون، دیوارهای برشی، ستونها و دالهای بتنی، موجب افزایش دوام، ایمنی سازه و بهبود کیفیت اجرای آرماتوربندی میشود.
اسپیسر فیبری
اسپیسر فیبری یکی از انواع اسپیسرهاست که از مواد فیبری یا الیاف فشردهشده (مانند مقواهای صنعتی، فایبر، یا مواد کامپوزیتی پایه آلی) ساخته میشود. این نوع اسپیسرها معمولاً در کاربردهای غیرسازهای، الکترونیکی یا صنایع سبک استفاده میشوند و وظیفه اصلی آنها ایجاد فاصله، عایقکاری الکتریکی یا حرارتی و جلوگیری از تماس مستقیم قطعات با یکدیگر است.
اسپیسر فلزی
از فولاد، آلومینیوم یا سایر فلزات مقاوم تولید میشود؛ دارای استحکام بسیار بالا ولی مستعد خوردگی است (مگر اینکه پوشش ضدزنگ داشته باشد)؛ بیشتر در کاربردهای صنعتی خاص یا پروژههایی با نیاز به تحمل بار بالا استفاده میشود.
انواع اسپیسر بر اساس نوع چیدمان
اسپیسرها بر اساس نوع چیدمان و محل استفاده در سازه، به دستههای مختلفی تقسیم میشوند. هر نوع طراحی، برای کاربرد خاصی در نظر گرفته شده تا فاصله مناسب بین میلگردها و قالب یا سطح بتن حفظ شود. انتخاب نوع مناسب اسپیسر بر اساس چیدمان، نقش مهمی در تضمین پوشش یکنواخت بتن، افزایش دوام سازه و جلوگیری از خوردگی آرماتورها دارد.
اسپیسرهای افقی (کفی)
اسپیسرهای افقی برای ایجاد فاصله مناسب بین میلگردهای افقی (کف شبکه آرماتور) و سطح قالب در سازههای بتنی بهکار میروند. این نوع اسپیسرها بهطور مستقیم روی سطح قالب یا زمین قرار میگیرند و میلگرد روی آنها سوار میشود تا پوشش بتنی (کاور) لازم در زیر میلگرد تأمین شود.
- هارد چیر یا هارد فیکس: هارد فیکس و هارد چیر دو نوع اسپیسر هستند که هرچند گاهی بهجای یکدیگر استفاده میشوند، اما کاربرد و طراحی متفاوتی دارند. هارد فیکس یک اسپیسر کفی مقاوم است که برای سطوح افقی مانند فونداسیون و دال طراحی شده و وظیفه آن نگهداشتن میلگردها در ارتفاع مشخص و تحمل بارهای سنگین هنگام بتنریزی است. این نوع اسپیسر معمولاً از پلاستیک مقاوم ساخته میشود و پایهای پهن دارد تا در خاک یا قالب نرم فرو نرود.
در مقابل، هارد چیر بیشتر برای نگهداشتن میلگرد در ارتفاعهای میانی یا بالایی بین دو لایه آرماتور استفاده میشود و ساختاری شبیه به صندلی دارد که میلگرد روی آن قرار میگیرد. این نوع اسپیسر در دالهای ضخیم یا فونداسیونهایی با دو شبکه میلگرد کاربرد دارد. بنابراین، انتخاب بین این دو بستگی به محل قرارگیری میلگرد و نوع سازه دارد، هرچند در بازار، این اصطلاحات گاهی به اشتباه به جای یکدیگر بهکار میروند.
- ماکسی چیر یا ماکس فیکس: ماکسی چیر و ماکس فیکس که نام آنها گاه بهاشتباه به جای هم استفاده میشود، اما هرکدام کاربرد مشخص و طراحی متفاوتی دارند. ماکسی چیر نوعی اسپیسر عمودی (چیر) است که برای نگهداشتن شبکههای فوقانی آرماتور در دالهای دولایه یا فونداسیونهای ضخیم طراحی شده است. این نوع اسپیسر مانند یک “صندلی بلند” عمل میکند و شبکهی میلگرد بالایی را در ارتفاع مشخص نسبت به شبکه پایین نگه میدارد. از ویژگیهای آن میتوان به پایههای مقاوم، تعادل بالا و قابلیت تحمل وزن شبکه آرماتوری سنگین اشاره کرد. در مقابل، ماکس فیکس معمولاً به اسپیسرهای کفی مقاومی گفته میشود که برای میلگردهای کف و چیدمان افقی طراحی شدهاند. این اسپیسرها نیز تحمل بار بالایی دارند و اغلب در سطوحی مانند کف فونداسیون یا دال استفاده میشوند. در مجموع، ماکسی چیر برای قرارگیری آرماتور در ارتفاع بالا (میانلایه یا بالایی) و ماکس فیکس برای تثبیت میلگرد در کف سازه استفاده میشود. شناخت تفاوت این دو نوع اسپیسر برای اجرای صحیح کاور بتنی و افزایش دوام سازه اهمیت زیادی دارد.
- مینی فیکس: مینی فیکس یکی از انواع اسپیسرهای کفی است که برای نگهداری و تثبیت میلگردهای با قطر کم تا متوسط در سازههای بتنی به کار میرود. این اسپیسرها معمولاً از جنس پلاستیک مقاوم ساخته میشوند و به دلیل اندازه کوچک و وزن سبک، نصب آسانی دارند. مینی فیکس وظیفه حفظ فاصله مناسب بین میلگرد و سطح قالب یا زمین را دارد تا پوشش بتنی یا کاور بتن بهصورت یکنواخت تامین شود و از تماس مستقیم میلگرد با خاک یا قالب جلوگیری گردد. این اسپیسرها در فونداسیونها، دالها و کفسازیهای معمولی کاربرد فراوانی دارند و به دلیل قیمت مناسب و سهولت استفاده، گزینه محبوبی در پروژههای ساختمانی سبک و متوسط محسوب میشوند.
- یوفیکس: یوفیکس نوعی اسپیسر پلاستیکی است که به شکل حرف انگلیسی “U” طراحی شده و برای نگهداری و تثبیت میلگردها در موقعیت دقیق خود در سازههای بتنی استفاده میشود. این اسپیسر به دلیل ساختار خاص خود قابلیت قرارگیری آسان زیر میلگرد را دارد و بهخوبی فاصله کاور بتن را حفظ میکند. یوفیکس معمولاً برای میلگردهای با قطر متوسط کاربرد دارد و به خاطر جنس پلاستیکی مقاوم، سبک بودن و مقاومت در برابر رطوبت و خوردگی، در پروژههای مختلف ساختمانی بسیار مورد استفاده قرار میگیرد. استفاده از یوفیکس کمک میکند تا کاور بتنی یکنواخت باقی بماند و از خوردگی میلگرد جلوگیری شود، که این موضوع در دوام و ایمنی سازه بسیار تاثیرگذار است.
- دابل فیکس: دابل فیکس نوعی اسپیسر پلاستیکی یا فلزی است که برای نگهداشتن و تثبیت دو لایه میلگرد در سازههای بتنآرمه طراحی شده است. این اسپیسرها بهگونهای ساخته شدهاند که بتوانند بهطور همزمان فاصله مناسب بین دو شبکه آرماتور بالا و پایین را حفظ کنند و از جابهجایی میلگردها هنگام بتنریزی جلوگیری کنند. استفاده از دابل فیکس باعث میشود که پوشش بتنی (کاور) در اطراف هر دو لایه میلگرد بهصورت یکنواخت و دقیق تأمین شود و در نتیجه دوام و مقاومت سازه افزایش یابد. این نوع اسپیسر در فونداسیونها، دالهای ضخیم و بخشهایی از سازه که نیاز به دو شبکه آرماتور دارند، کاربرد فراوانی دارد.
- فلت فیکس: فلت فیکس نوعی اسپیسر پلاستیکی یا کامپوزیتی است که به صورت صفحهای تخت طراحی شده و برای نگهداشتن و تثبیت میلگردها در سازههای بتنآرمه به کار میرود. این اسپیسرها معمولاً در پروژههایی استفاده میشوند که نیاز به ایجاد فاصله یکنواخت و صاف بین میلگرد و سطح قالب یا بتن دارند، مانند دالها و کفسازیها. طراحی تخت فلت فیکس باعث میشود که سطح تماس با میلگرد و قالب زیاد باشد و در نتیجه استحکام و ثبات خوبی در جای خود داشته باشد. استفاده از فلت فیکس کمک میکند تا پوشش بتنی (کاور) در اطراف میلگرد به صورت یکنواخت حفظ شده و از تماس مستقیم میلگرد با قالب یا سطح زیرین جلوگیری شود، که این موضوع در افزایش دوام و مقاومت سازه نقش مهمی ایفا میکند.
- ساید فیکس: ساید فیکس نوعی اسپیسر است که برای نگهداری و تثبیت میلگردها در کنار قالب یا در کنارههای سازه بتنی طراحی شده است. این اسپیسر معمولاً به صورت جانبی به میلگرد یا قالب متصل میشود تا فاصله کاور بتن در کنارهها حفظ شود و از تماس مستقیم میلگرد با قالب یا محیط بیرونی جلوگیری شود. ساید فیکس بیشتر در دیوارها، ستونها و بخشهایی از سازه که نیاز به فاصلهگذاری دقیق در کنارهها دارند کاربرد دارد. استفاده از این نوع اسپیسر باعث میشود پوشش بتن در اطراف میلگردها یکنواخت بوده و از آسیبهای ناشی از خوردگی و تماس مستقیم جلوگیری شود، که این موضوع دوام و ایمنی سازه را افزایش میدهد.
- فلت بار: فلت بار در صنعت ساختمان به نوارهای فلزی تخت و باریکی گفته میشود که معمولاً از فولاد ساخته میشوند و کاربردهای متعددی در سازههای بتنی و فلزی دارند. این نوارهای تخت به عنوان اسپیسر، نگهدارنده میلگرد، یا تقویتکننده در محلهایی استفاده میشوند که نیاز به ایجاد فاصله دقیق و یکنواخت بین آرماتورها یا بین میلگرد و قالب وجود دارد. فلت بارها به دلیل شکل تخت و انعطافپذیری نسبیشان، امکان نصب آسان و دقیق را فراهم میکنند و در پروژههای خاص، به ویژه جایی که اسپیسرهای پلاستیکی یا بتنی مناسب نباشند، کاربرد دارند. علاوه بر این، فلت بارها میتوانند در ایجاد اتصالهای موقت یا دائمی بین عناصر سازهای نیز استفاده شوند.

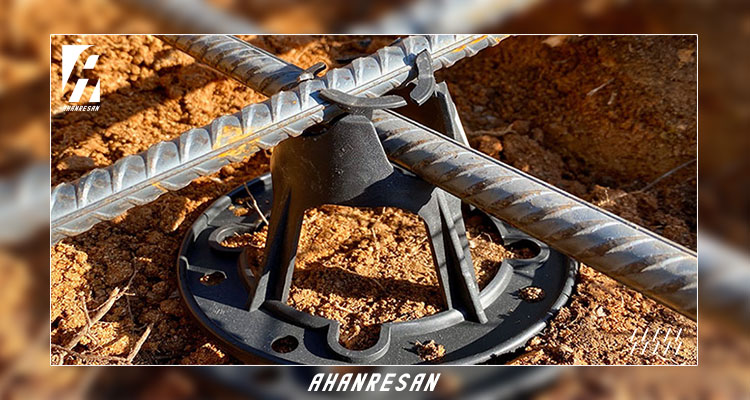

- راند بیس: راند بیس نوعی اسپیسر یا پایه نگهدارنده میلگرد است که به شکل دایرهای طراحی شده و معمولاً از پلاستیک مقاوم یا بتن ساخته میشود. این اسپیسرها به منظور ایجاد فاصله یکنواخت بین میلگرد و سطح قالب یا بتن استفاده میشوند و پایه گرد آنها باعث توزیع یکنواخت فشار و جلوگیری از فرو رفتن در خاک یا قالب نرم میشود. راند بیسها در پروژههای مختلفی مانند فونداسیونها، دالها و دیوارهای بتنآرمه کاربرد دارند و به حفظ کاور بتنی مناسب کمک میکنند تا دوام و مقاومت سازه افزایش یابد. طراحی ساده و کارآمد راند بیس باعث محبوبیت آن در انواع سازهها شده است.
اسپیسرهای عمودی (دیواری)
اسپیسرهای عمودی (دیواری) نوعی از اسپیسرها هستند که به منظور نگهداری و تثبیت میلگردهای عمودی در دیوارها، ستونها و سایر سازههای قائم طراحی شدهاند. این اسپیسرها معمولاً به شکل گیرهدار یا پایهدار ساخته میشوند تا میلگردها را در جای خود ثابت نگه دارند و فاصله کاور بتن را در طول دیوار یا ستون به طور یکنواخت حفظ کنند. استفاده از اسپیسرهای عمودی باعث میشود که آرماتورها در حین بتنریزی جابهجا نشوند و پوشش بتنی مناسبی اطراف آنها شکل بگیرد، که این امر در افزایش دوام، مقاومت در برابر خوردگی و ایمنی سازه نقش بسیار مهمی دارد. این نوع اسپیسرها معمولاً از پلاستیک مقاوم، فلز یا بتن ساخته میشوند و بسته به نیاز پروژه و شرایط محیطی انتخاب میشوند.
- ویل فیکس: ویل فیکس نوعی اسپیسر عمودی یا دیواری است که برای تثبیت و نگهداری میلگردهای عمودی در دیوارها و سازههای قائم طراحی شده است. این اسپیسر به گونهای ساخته شده که میلگرد را در موقعیت دقیق خود نسبت به قالب یا سطح دیوار نگه میدارد و فاصله مناسب کاور بتن را حفظ میکند. ویل فیکس معمولاً از پلاستیک مقاوم یا مواد کامپوزیتی ساخته میشود و مقاومت خوبی در برابر رطوبت و خوردگی دارد. استفاده از ویل فیکس باعث جلوگیری از جابهجایی میلگرد در هنگام بتنریزی، تضمین پوشش یکنواخت بتن و افزایش دوام و ایمنی سازه میشود. این نوع اسپیسر به خصوص در ساخت دیوارهای بتنی، ستونها و سازههای عمودی کاربرد فراوانی دارد.
- ویل سان: ویل سان یکی از انواع اسپیسرهای دیواری است که برای تثبیت و نگهداری میلگردهای عمودی در دیوارها و سازههای قائم به کار میرود. این اسپیسر معمولاً به شکل خاصی طراحی شده تا به راحتی در کنار قالب دیوار نصب شود و فاصله استاندارد کاور بتن را بین میلگرد و قالب حفظ کند. ویل سان با جنس پلاستیک مقاوم یا مواد کامپوزیتی ساخته میشود و مقاومت خوبی در برابر رطوبت و خوردگی دارد. استفاده از ویل سان باعث میشود میلگردها در موقعیت دقیق خود باقی بمانند و از جابهجایی در هنگام بتنریزی جلوگیری شود، که این موضوع به دوام، ایمنی و کیفیت نهایی سازه کمک زیادی میکند. این اسپیسر بیشتر در ساخت دیوارهای بتنی و ستونهای عمودی کاربرد دارد.
- کیج فیکس: کیج فیکس نوعی اسپیسر مخصوص نگهداری و تثبیت میلگردهای آرماتوربندی در قالبهای بتنی است که بیشتر برای نگه داشتن شبکههای میلگرد در فونداسیونها، ستونها و دالهای بتنآرمه به کار میرود. این اسپیسر به گونهای طراحی شده که بتواند شبکه آرماتور را در موقعیت دقیق و پایدار حفظ کند و از جابجایی میلگردها هنگام بتنریزی جلوگیری کند. کیج فیکس معمولاً از پلاستیک مقاوم یا مواد کامپوزیتی ساخته میشود و مقاومت خوبی در برابر فشار، رطوبت و خوردگی دارد. استفاده از این نوع اسپیسر باعث میشود که کاور بتنی یکنواخت در اطراف میلگردها تأمین شود و دوام و استحکام سازه افزایش یابد. کیج فیکس در پروژههایی با آرماتوربندی پیچیده و تراکم بالا بسیار کاربردی است.
انواع اسپیسر از نظر کاربری
انواع اسپیسر از نظر کاربری به دستهها و گروههای متنوعی تقسیم میشوند که هرکدام بر اساس ویژگیهای خاص پروژه، محل دقیق استفاده در سازه، نوع سازه اعم از افقی یا عمودی، و همچنین نوع، قطر و نحوه آرایش میلگردهای بهکاررفته در آرماتوربندی انتخاب میشوند؛ این تنوع در کاربری اسپیسرها به مهندسان و مجریان پروژه امکان میدهد تا بسته به نیاز اجرایی، شرایط محیطی، میزان بار وارده، حساسیت سازه از نظر ایمنی و دوام، و الزامات فنی مرتبط با پوشش بتنی (کاور)، مناسبترین نوع اسپیسر را انتخاب کرده و از آن در بخشهای مختلف سازه مانند فونداسیون، دیوار برشی، ستون، دال، سقف، یا المانهای نما بهره بگیرند تا علاوه بر تثبیت موقعیت دقیق میلگردها، کیفیت نهایی بتنریزی و عمر مفید سازه نیز تضمین شود.
- اسپیسر میلگرد: اسپیسر میلگرد از نظر کاربری به انواع مختلفی تقسیم میشود که شامل اسپیسرهای کفی برای سطوح افقی، اسپیسرهای دیواری برای سطوح عمودی و اسپیسرهای مخصوص میلگردهای قطور یا دوبل است. هر نوع اسپیسر با توجه به محل استفاده و نوع آرماتور، وظیفه حفظ فاصله استاندارد میلگرد از قالب و تثبیت موقعیت آن را دارد تا کیفیت و دوام سازه تضمین شود، بهخصوص در پروژههایی که قیمت میلگرد نقش مهمی در مدیریت هزینهها دارد.
- اسپیسر فونداسیون: اسپیسر فونداسیون از نظر کاربری برای حفظ فاصله استاندارد بین میلگردها و کف قالب در سازههای فونداسیونی استفاده میشود. این نوع اسپیسر وظیفه تثبیت موقعیت میلگردها در سطوح افقی فونداسیون را دارد تا ضخامت کاور بتن رعایت شده و از خوردگی و آسیبدیدگی میلگردها جلوگیری شود. با توجه به وزن و فشار وارد بر آنها در هنگام بتنریزی، اسپیسر فونداسیون معمولاً از مواد مقاوم ساخته شده تا دوام و پایداری لازم را فراهم کند.
- اسپیسر آرماتوربندی: اسپیسر آرماتوربندی از نظر کاربری به چند دسته اصلی تقسیم میشود: اسپیسرهای کفی که برای حفظ فاصله میلگردها از کف قالب در سطوح افقی مانند فونداسیون و دالها استفاده میشوند؛ اسپیسرهای دیواری که در دیوارها و ستونها برای نگهداشتن میلگردها در فاصله مناسب از قالبهای عمودی بهکار میروند؛ و اسپیسرهای مخصوص میلگردهای قطور یا دوبل که برای آرماتورهای با قطر زیاد یا آرایشهای خاص طراحی شدهاند. انتخاب نوع اسپیسر مناسب بر اساس محل نصب و نوع آرماتور، نقش کلیدی در تثبیت دقیق میلگردها و حفظ کیفیت و دوام سازه دارد.
مقایسه انواع اسپیسرها (بتنی، پلاستیکی، فلزی)
اسپیسرها از نظر جنس معمولاً به سه دسته بتنی، پلاستیکی و فلزی تقسیم میشوند که هر کدام ویژگیها و کاربردهای خاص خود را دارند.
| نوع اسپیسر | مزایا | معایب | کاربرد |
| بتنی | – مقاومت بسیار بالا – سازگاری کامل با بتن – مقاومت در برابر فشار و ضربه | – وزن زیاد – نصب سختتر و زمانبر – هزینه بالاتر در بعضی موارد | پروژههای سنگین و صنعتی سازههای با بارگذاری زیاد محیطهای با شرایط سخت |
| پلاستیکی | – وزن سبک و نصب آسان – مقاومت خوب در برابر خوردگی و رطوبت – هزینه کمتر | – مقاومت کمتر در بارهای خیلی سنگین – ممکن است در برابر حرارت زیاد آسیب ببینند | پروژههای معمول ساختمانی دالها، فونداسیونهای سبک و متوسط محیطهای مرطوب و عادی |
| فلزی | – استحکام و مقاومت بسیار بالا – تحمل بار و دماهای بالا – دوام طولانی | – احتمال خوردگی در صورت عدم حفاظت – هزینه بالاتر نسبت به پلاستیک – وزن نسبتا بیشتر | پروژههای صنعتی و خاص سازههایی با بارگذاری بالا و دمای زیاد محیطهای خورنده با پوشش محافظ |
مشخصات اسپیسر بتن
اسپیسرهای بتنی از بتن پرمقاومت ساخته میشوند و به دلیل سازگاری کامل با بتن سازهای، مقاومت فشاری بسیار بالایی دارند که قادر به تحمل وزن میلگرد و فشار بتن تازه هستند. این اسپیسرها معمولاً در اشکال و ابعاد متنوع تولید میشوند تا بسته به قطر میلگرد و ضخامت کاور بتن بهدرستی در جای خود قرار بگیرند. وزن نسبتاً بالای اسپیسر بتنی باعث میشود که در محل نصب پایدار باقی بماند و از جابجایی هنگام بتنریزی جلوگیری کند. همچنین مقاومت بالا در برابر رطوبت، تغییرات دما و عوامل خورنده، دوام طولانیمدت این اسپیسرها را تضمین میکند. به همین دلیل، اسپیسرهای بتنی برای پروژههای سنگین و سازههایی که تحت بارگذاری زیاد یا شرایط محیطی سخت قرار دارند، گزینهای بسیار مناسب و قابل اعتماد به شمار میروند.
– مشخصات ظاهری: اسپیسر بتنی معمولاً به شکل مکعب، استوانه یا اشکال هندسی ساده و منظم تولید میشود تا بهراحتی در کنار میلگرد و داخل قالب بتن قرار بگیرد. ابعاد اسپیسر بتنی معمولاً متناسب با نیاز پروژه و قطر میلگرد طراحی شده و معمولاً در اندازههای کوچک تا متوسط (مثلاً از ۲ تا ۱۰ سانتیمتر) ساخته میشوند. سطح آنها معمولاً صاف یا کمی زبر است تا اتصال مناسبی با بتن داشته باشند و از لغزش در حین بتنریزی جلوگیری کنند. رنگ اسپیسرهای بتنی معمولاً خاکستری روشن است که ناشی از رنگ طبیعی بتن میباشد. وزن این اسپیسرها نسبت به نمونههای پلاستیکی و فلزی بیشتر است و به دلیل سنگینی، در محل نصب ثابت میمانند.
– استانداردها: استانداردهای مربوط به اسپیسرهای بتنی به منظور تضمین کیفیت، مقاومت و عملکرد صحیح آنها در سازههای بتنآرمه تدوین شدهاند. از جمله مهمترین استانداردها و نکات فنی مرتبط میتوان به موارد زیر اشاره کرد:
- استاندارد ASTM C94 (برای بتن آماده): هرچند مستقیم مربوط به اسپیسر نیست، اما تضمین کیفیت بتن مورد استفاده در ساخت اسپیسر بتنی اهمیت دارد.
- استاندارد EN ۲۰۶ (استاندارد بتن اروپایی): مشخصات بتن مورد استفاده برای ساخت اسپیسرهای بتنی را تعیین میکند، شامل مقاومت فشاری، دوام و مقاومت در برابر شرایط محیطی.
- استانداردهای ملی یا بینالمللی مرتبط با کاور بتن: مانند استانداردهای ACI (انجمن بتن آمریکا) که حداقل ضخامت کاور بتن و روشهای تثبیت میلگرد را تعیین میکنند.
- مقاومت فشاری بتن اسپیسر: معمولاً باید برابر یا بیشتر از مقاومت بتن سازه باشد (معمولاً بالای ۳۰ مگاپاسکال).
- دوام و مقاومت در برابر یخزدگی و آبخوردگی: اسپیسرهای بتنی باید در برابر عوامل محیطی مانند رطوبت، یخزدگی و مواد شیمیایی مقاوم باشند تا طول عمر سازه حفظ شود.
این استانداردها تضمین میکنند که اسپیسرهای بتنی علاوه بر تحمل بارهای وارد شده در هنگام بتنریزی، در طول عمر سازه نیز عملکرد مناسبی داشته باشند و باعث افزایش دوام و کیفیت نهایی بتنآرمه شوند.
نحوه تولید اسپیسر بتن
اسپیسرهای بتنی معمولاً با استفاده از بتن پرمقاوم و مصالح با کیفیت بالا تولید میشوند تا بتوانند مقاومت لازم در برابر فشار و شرایط محیطی را فراهم کنند. فرآیند تولید این اسپیسرها شامل آمادهسازی مخلوط بتن با نسبتهای دقیق سیمان، شن، ماسه و افزودنیهای خاص برای افزایش دوام و مقاومت است. سپس این مخلوط در قالبهای استاندارد به شکلهای مکعب، استوانه یا اشکال هندسی دیگر ریخته شده و تحت فشار و ویبره قرار میگیرد تا هوای اضافه خارج شده و چگالی بتن افزایش یابد. پس از قالبگیری، اسپیسرها به مدت مشخصی در شرایط کنترلشده عملآوری میشوند تا مقاومت نهایی بتن به حد مطلوب برسد. این فرآیند دقیق تولید باعث میشود اسپیسرهای بتنی دارای استحکام، دوام و پایداری لازم برای استفاده در پروژههای سنگین و صنعتی باشند.
- قالب گیری دستی: قالبگیری دستی یکی از روشهای ساده و متداول تولید اسپیسرهای بتنی است که در آن بتن پرمقاومت به صورت دستی داخل قالبهای مشخص ریخته میشود. در این روش، ابتدا قالبهای فلزی یا پلاستیکی با ابعاد و شکل مورد نظر آماده میشوند و سپس مخلوط بتن با دقت داخل قالب قرار داده میشود. برای جلوگیری از ایجاد حبابهای هوا و افزایش چگالی بتن، معمولاً بتن به وسیله چکش لاستیکی یا ویبره دستی کوبیده و متراکم میشود. پس از پر شدن قالب و متراکم شدن بتن، قالبها در محیطی کنترلشده قرار داده شده و بتن به مدت لازم عملآوری میشود تا به مقاومت مطلوب برسد. قالبگیری دستی به دلیل سادگی و هزینه کمتر، برای تولید اسپیسرهای بتنی در ابعاد کوچک یا تیراژ کم مناسب است، اما نسبت به روشهای ماشینی از دقت و یکنواختی کمتری برخوردار است.
- قالب گیری مکانیکی: قالبگیری مکانیکی روشی صنعتیتر و دقیقتر برای تولید اسپیسرهای بتنی است که در آن بتن پرمقاومت با کمک دستگاههای اتوماتیک یا نیمهاتوماتیک داخل قالبهای مخصوص ریخته میشود. این دستگاهها معمولاً شامل ویبرهزنهای مکانیکی یا هیدرولیکی هستند که باعث متراکم شدن بهتر بتن و خروج هوا میشوند، بنابراین کیفیت و چگالی بتن بالاتر رفته و محصول نهایی یکنواختتر و مقاومتر خواهد بود. قالبگیری مکانیکی امکان تولید حجم بالا و استاندارد اسپیسرها با دقت ابعادی بهتر را فراهم میکند و زمان عملآوری و تولید را کاهش میدهد. این روش بیشتر در کارخانهها و خطوط تولید صنعتی به کار میرود و مناسب پروژههایی است که نیاز به تعداد زیاد و کیفیت بالای اسپیسرهای بتنی دارند.
- پرینت سه بعدی: پرینت سهبعدی اسپیسر بتنی روشی نوین و پیشرفته در تولید اسپیسرها است که با استفاده از فناوری چاپ سهبعدی امکان ساخت اشکال پیچیده و دقیق را فراهم میکند. در این روش، با استفاده از مواد مخصوص بتن یا ترکیبات سیمانی قابل چاپ، لایهلایه ماده روی هم انباشته میشود تا شکل نهایی اسپیسر ایجاد شود. پرینت سهبعدی به مهندسین امکان میدهد تا طرحهایی با هندسه بهینهتر، وزن کمتر و عملکرد بهتر طراحی کنند که ممکن است با روشهای سنتی تولید قابل دسترسی نباشد. همچنین این روش کاهش ضایعات مواد، افزایش سرعت تولید و انعطافپذیری در ساخت نمونههای سفارشی را به همراه دارد. اگرچه هنوز در مرحلههای اولیه کاربرد گسترده نیست، اما پرینت سهبعدی در آینده نزدیک میتواند تحول بزرگی در تولید اسپیسرهای بتنی و قطعات پیشساخته بتنآرمه ایجاد کند.
نکات انتخاب اسپیسر مناسب برای سازه
انتخاب اسپیسر مناسب برای هر سازه از اهمیت بسیار بالایی برخوردار است و باید با دقت فراوان و توجه کامل به شرایط ویژه و ویژگیهای خاص هر پروژه انجام شود؛ زیرا عوامل متعددی مانند نوع سازه مورد نظر، شرایط محیطی محل اجرا، میزان و نوع بارگذاری وارد بر سازه، جنس و قطر میلگردها، همچنین ضخامت مورد نیاز کاور بتن، همه نقش تعیینکنندهای در انتخاب درست اسپیسر ایفا میکنند.
- طول اسپیسر: طول اسپیسر یکی از مشخصات مهم در انتخاب و طراحی اسپیسرها است که بسته به نوع اسپیسر، کاربرد آن و ضخامت کاور بتن تعیین میشود. طول اسپیسر باید بهگونهای باشد که علاوه بر حفظ فاصله مناسب بین میلگرد و قالب یا سطح بتن، بتواند بهخوبی میلگرد را در جای خود ثابت نگه دارد و از جابجایی آن هنگام بتنریزی جلوگیری کند. برای اسپیسرهای افقی و کفی معمولاً طولی در حدود ۵ تا ۱۰ سانتیمتر متناسب با ضخامت کاور و اندازه میلگرد استفاده میشود، اما در اسپیسرهای عمودی یا دیواری طول ممکن است بیشتر باشد تا بتواند به خوبی در کنار قالب دیوار یا ستون قرار گیرد. همچنین در برخی موارد طول اسپیسر به گونهای انتخاب میشود که بتواند به عنوان پایه و تکیهگاه میلگرد عمل کند و فشارهای وارد بر آن را تحمل نماید. به طور کلی، طول اسپیسر باید با توجه به شرایط اجرایی، ضخامت کاور بتن و نوع میلگرد به دقت تعیین شود تا عملکرد مطلوب و دوام سازه تضمین شود.
- کاربری اسپیسر: کاربری اسپیسر به حفظ و تثبیت موقعیت میلگردها در داخل قالبهای بتنآرمه اشاره دارد تا فاصله استاندارد و لازم بین میلگردها و قالب یا سطح بتن حفظ شود. این کاربری بسیار حیاتی است زیرا تعیینکننده ضخامت کاور بتن است که نقش مهمی در محافظت میلگردها در برابر خوردگی، افزایش دوام و استحکام سازه دارد. اسپیسرها همچنین از جابهجایی میلگردها در هنگام بتنریزی جلوگیری میکنند و کمک میکنند تا آرماتورها به طور دقیق و یکنواخت در محلهای مشخصشده قرار بگیرند. بسته به نوع سازه و محل استفاده، اسپیسرها میتوانند افقی، عمودی، کفی یا دیواری باشند و جنسهای مختلفی مانند بتنی، پلاستیکی یا فلزی داشته باشند. در نهایت، کاربری اسپیسر تضمین میکند که سازه بتنآرمه با کیفیت بالا، استحکام لازم و عمر طولانی ساخته شود.
نحوه نصب و اجرای اسپیسر
نحوه نصب و اجرای اسپیسر نقش بسیار مهمی در تضمین کیفیت و دوام سازههای بتنآرمه دارد و باید با دقت و اصول فنی انجام شود.
- انتخاب نوع و اندازه اسپیسر: بر اساس قطر میلگرد، ضخامت کاور بتن و شرایط پروژه، نوع و ابعاد مناسب اسپیسر را تعیین کنید.
- آمادهسازی میلگردها و قالب: میلگردها را تمیز و آماده نصب کنید و قالبها را بررسی کنید تا محل قرارگیری اسپیسرها مشخص باشد.
- نصب اسپیسرها روی میلگرد یا داخل قالب: اسپیسرهای پلاستیکی را معمولاً روی میلگرد قرار دهید یا به آن متصل کنید، و اسپیسرهای بتنی یا فلزی را در جای خود داخل قالب یا زیر میلگرد قرار دهید.
- ثابت کردن اسپیسرها: اطمینان حاصل کنید که اسپیسرها به خوبی ثابت شدهاند و در برابر حرکت یا جابجایی هنگام بتنریزی مقاوم هستند.
- تنظیم فاصله و تعداد اسپیسرها: بر اساس نقشهها و استانداردهای فنی، تعداد کافی اسپیسر با فاصله مناسب بین آنها نصب شود تا پوشش بتن یکنواخت تأمین گردد.
- بازبینی نهایی: قبل از بتنریزی، کل سطح اسپیسرها و میلگردها را بازبینی کنید تا از صحت نصب و عدم وجود مشکلات احتمالی اطمینان حاصل شود.
- انجام بتنریزی: پس از تایید نصب صحیح اسپیسرها و میلگردها، بتنریزی را با دقت انجام دهید تا اسپیسرها در جای خود ثابت بمانند و پوشش بتن حفظ شود.
کاربردهای اسپیسر بتن
اسپیسرهای بتنی کاربردهای متعددی در صنعت ساخت و ساز دارند.
- حفظ فاصله مناسب میلگرد تا سطح قالب: اسپیسرهای بتنی کمک میکنند تا ضخامت کاور بتن به صورت یکنواخت و دقیق حفظ شود و میلگردها از تماس مستقیم با قالب یا هوا دور بمانند.
- تثبیت موقعیت میلگرد: با جلوگیری از جابهجایی میلگردها هنگام بتنریزی، اسپیسرهای بتنی باعث میشوند شبکه آرماتورها در جای خود باقی بماند و استحکام سازه افزایش یابد.
- افزایش دوام سازه: بهدلیل سازگاری بالای اسپیسر بتنی با بتن و مقاومت زیاد در برابر عوامل محیطی، استفاده از آن موجب افزایش مقاومت سازه در برابر خوردگی و آسیبهای ناشی از شرایط جوی میشود.
- استفاده در پروژههای سنگین و صنعتی: به دلیل مقاومت بالا و پایداری زیاد، اسپیسرهای بتنی در پروژههایی مانند پلها، تونلها، فونداسیونهای بزرگ و سازههای تحت بارگذاری شدید کاربرد ویژهای دارند.
- کاهش نقاط ضعف در سازه: با حفظ کاور مناسب و جلوگیری از تماس میلگرد با محیط، اسپیسرهای بتنی مانع تشکیل نقاط ضعف در بتن و افزایش احتمال ترکخوردگی میشوند.
مزایای استفاده از اسپیسر
مزایای استفاده از اسپیسر در سازههای بتنآرمه عبارتاند از:
- حفظ ضخامت کاور بتن: اسپیسرها فاصله استاندارد بین میلگرد و سطح قالب را حفظ میکنند که از خوردگی و آسیب دیدگی میلگردها جلوگیری میکند.
- افزایش دوام سازه: با تضمین کاور مناسب، اسپیسرها به افزایش مقاومت سازه در برابر عوامل محیطی مانند رطوبت، خوردگی و تغییرات دما کمک میکنند.
- ثبات میلگردها هنگام بتنریزی: اسپیسرها از جابهجایی و تغییر موقعیت میلگردها در حین بتنریزی جلوگیری میکنند و باعث تثبیت شبکه آرماتورها میشوند.
- افزایش کیفیت بتنآرمه: با جلوگیری از تماس مستقیم میلگرد با قالب و حفظ فاصله مناسب، کیفیت نهایی بتن و استحکام سازه بهبود مییابد.
- سهولت و سرعت نصب: استفاده از اسپیسرها نصب میلگردها را سریعتر و آسانتر میکند و خطاهای اجرایی را کاهش میدهد.
- کاهش هزینههای تعمیر و نگهداری: با افزایش دوام و جلوگیری از خوردگی میلگردها، هزینههای نگهداری و تعمیرات آینده کاهش مییابد.
- جلوگیری از ترکخوردگی و ضعف موضعی: حفظ پوشش مناسب بتن کمک میکند تا ترکهای ناشی از نفوذ عوامل مخرب کاهش یابد و نقاط ضعف موضعی ایجاد نشود.
جمعبندی
اسپیسرها نقش کلیدی در اجرای صحیح سازههای بتنآرمه دارند و با حفظ فاصله استاندارد بین میلگرد و قالب، کیفیت کاور بتن را تضمین میکنند. انتخاب نوع مناسب اسپیسر بر اساس جنس، محل استفاده و نوع آرماتور، موجب افزایش دوام، مقاومت و عمر مفید سازه میشود. استفاده اصولی از اسپیسرها علاوه بر بهبود عملکرد سازه، هزینههای تعمیر و نگهداری را کاهش میدهد و تضمینکننده ایمنی و پایداری سازه در طول زمان است.
سوالات متداول
۱. اسپیسر چیست و چه کاربردی دارد؟
اسپیسر قطعهای است که فاصله مناسب بین میلگرد و قالب بتن را حفظ میکند تا پوشش بتنی استاندارد ایجاد شود و میلگرد در برابر خوردگی محافظت شود.
۲. انواع اسپیسرها کدامند؟
اسپیسرها از نظر جنس به پلاستیکی، بتنی و فلزی تقسیم میشوند و از نظر کاربرد و شکل به انواع پایهدار، خطی، نقطهای و غیره تقسیم میشوند.
۳. چرا باید از اسپیسر استفاده کرد؟
برای حفظ ضخامت پوشش بتن، جلوگیری از خوردگی میلگرد، تثبیت موقعیت آرماتورها و افزایش دوام سازه.
۴. اسپیسر بتنی بهتر است یا پلاستیکی؟
هر کدام مزایا و کاربرد خاص خود را دارند؛ اسپیسر بتنی با بتن سازگاری بالاتری دارد و مناسب پروژههای سنگین است، اسپیسر پلاستیکی سبکتر و اقتصادیتر است و در پروژههای معمولی رایجتر است.
۵. چگونه اسپیسرها نصب میشوند؟
اسپیسرها زیر یا کنار میلگرد قرار میگیرند و در صورت نیاز با سیم آرماتوربندی تثبیت میشوند تا موقعیتشان حفظ شود.
