اتصالات جوشی فلزات یکی از رایجترین و مؤثرترین روشهای اتصال دائمی قطعات فلزی به یکدیگر است. در این فرآیند، با استفاده از حرارت (و گاه فشار)، لبههای فلزات ذوب شده و با یا بدون استفاده از ماده پرکننده، به هم پیوند میخورند. این نوع اتصال به دلیل استحکام بالا، دوام زیاد و امکان اجرای آن در اشکال پیچیده، در صنایع مختلف مانند ساختمانسازی، خودروسازی، کشتیسازی و هوافضا اهمیت ویژهای دارد. اتصالات جوشی فلزات نقش بسیار مهمی در صنایع مختلف دارند و کیفیت آنها تاثیر مستقیمی بر استحکام و دوام سازهها دارد.
اگر قصد خرید آهن را دارید، توجه به نوع و کیفیت اتصالات جوشی بهخصوص در پروژههای بزرگ و حساس بسیار حیاتی است، زیرا این اتصالات تضمین میکنند که قطعات فلزی بهصورت یکپارچه و مقاوم به هم متصل شوند. برای اطلاع از قیمت و خرید آهن با شرایط پرداخت ویژه همچون خرید اعتباری آهن آلات با کارشناسان فروش ما در آهنرسان (05131916 ☎) تماس بگیرید.
انواع اتصالات جوشی فلزات
اتصالات جوشی فلزات به روشها و انواع مختلفی تقسیم میشوند که بسته به نوع کاربرد، نوع فلز، ضخامت قطعات، وضعیت جوشکاری و نوع بار وارده انتخاب میشوند. برای رسیدن به بهترین نتیجه در اتصالات جوشی فلزات و فرآیندهای جوشکاری، استفاده از بهترین فلزات برای جوشکاری بسیار اهمیت دارد؛ فلزاتی که علاوه بر سازگاری با فلز پایه، قابلیت ایجاد اتصال قوی و پایدار را داشته باشند. انتخاب مناسب فلز پرکننده و روش جوشکاری متناسب با جنس فلز پایه باعث افزایش استحکام، مقاومت به خوردگی و دوام اتصالات جوشی میشود.
۱. جوش لب به لب

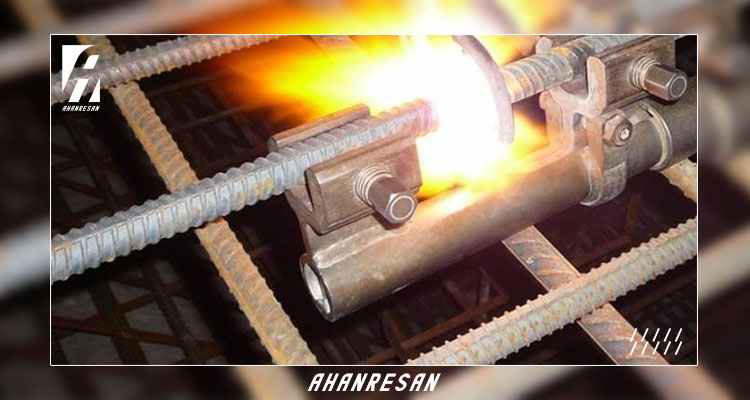

جوش لب به لب یکی از رایجترین انواع اتصالات جوشی است که در آن دو قطعه فلزی در یک راستا و همسطح در کنار هم قرار گرفته و از لبههای خود به یکدیگر جوش داده میشوند. این نوع اتصال در بسیاری از صنایع مانند نفت و گاز، پتروشیمی، ساخت مخازن، خطوط لوله، سازههای فلزی و ماشینآلات استفاده میشود. برای مثال، وصله جوشی میلگرد که نوعی اتصال لب به لب است که برای اتصال دو میلگرد بهصورت مستقیم و با استفاده از جوش انجام میشود تا استحکام و پیوستگی لازم در سازههای بتنی تأمین شود.
۲. جوش پوششی
جوش پوششی یکی از روشهای پیشرفته مهندسی سطح است که در آن با استفاده از فرآیندهای جوشکاری، لایهای از فلز مقاوم بر روی سطح قطعه اصلی اعمال میشود تا خواص آن در برابر سایش، خوردگی، حرارت یا فشار بهبود یابد. برخلاف جوشهای اتصالی، هدف در جوش پوششی ایجاد یک روکش محافظ است، نه اتصال دو قطعه. این روش در صنایع نفت و گاز، پتروشیمی، معدن و نیروگاهها برای افزایش عمر قطعات و کاهش هزینههای تعمیرات و تعویض بسیار پرکاربرد است. انتخاب صحیح فلز پرکننده و کنترل دقیق فرآیند، نقش مهمی در کیفیت و عملکرد نهایی لایه پوششی دارد.
۳. جوش سپری
جوش سپری نوعی اتصال جوشی است که در آن دو قطعه فلزی بهصورت عمود بر هم (شکل T) قرار گرفته و از ناحیه تقاطع به یکدیگر جوش داده میشوند. این نوع جوش یکی از رایجترین اتصالات در سازههای فلزی، اسکلتها، قابها و قطعات صنعتی است. معمولاً از جوش گوشهای برای اتصال در جوش سپری استفاده میشود، زیرا جوش در زاویه بین دو قطعه قرار میگیرد و نیازی به آمادهسازی پیچیده لبهها ندارد. جوش سپری باید از نظر نفوذ، اندازه ساق جوش و کنترل اعوجاج بهدقت طراحی و اجرا شود، زیرا نیروها در این ناحیه ممکن است باعث خمش یا برش شوند.
۴. جوش گوشهای یا گونیا
جوش گوشه یا گونیا نوعی اتصال جوشی است که در آن دو قطعه فلزی در زاویهای معمولاً ۹۰ درجه نسبت به یکدیگر قرار میگیرند و از محل اتصال گوشهای جوش داده میشوند. این نوع اتصال بیشتر در ساخت قابها، جعبهها، مخازن و سازههای فلزی سبک به کار میرود. جوش گوشهای بهدلیل شکل هندسیاش ممکن است در معرض تمرکز تنش و اعوجاج حرارتی قرار گیرد، به همین دلیل طراحی دقیق و اجرای صحیح آن برای تضمین استحکام و دوام سازه اهمیت بالایی دارد.
۵. جوش لبه یا پیشانی
جوش لبهای یا پیشانی نوعی اتصال جوشی است که در آن دو قطعه فلزی بهصورت موازی و همراستا در کنار یکدیگر قرار میگیرند و از لبهها به هم جوش داده میشوند. این نوع اتصال معمولاً زمانی به کار میرود که ضخامت ورقها کم باشد و بار واردشونده روی اتصال زیاد نباشد. از جوش لبهای بیشتر در ساخت مخازن، کانالها، جعبههای فلزی و قطعاتی که نیاز به آببندی دارند استفاده میشود. در این نوع جوش، به دلیل نزدیکی لبهها و احتمال اعوجاج، کنترل حرارت و استفاده از تقویتکنندهها (مثل خم یا فلنج) میتواند باعث افزایش استحکام و پایداری اتصال شود.
۶. جوش فورجینگ
جوش فورجینگ یا جوش آهنگری یکی از روشهای سنتی جوشکاری حالت جامد است که در آن دو قطعه فلزی بدون ذوب شدن، تنها با اعمال فشار مکانیکی و در برخی موارد حرارت، به هم متصل میشوند. در این روش، سطح تماس دو فلز با گرم کردن تا دمای مناسب (معمولاً زیر نقطه ذوب) نرم شده و سپس با ضربه یا فشار زیاد به هم فشرده میشوند تا اتصال ایجاد شود.
روشهای جوشکاری فلزات
روشهای جوشکاری فلزات شامل مجموعهای از فرآیندها هستند که با استفاده از حرارت، فشار یا ترکیبی از هر دو، باعث اتصال دائم بین قطعات فلزی میشوند.
- جوشکاری فشاری
جوشکاری فشاری یکی از روشهای جوشکاری حالت جامد است که در آن اتصال بین دو فلز بدون ذوب شدن آنها و صرفاً از طریق اعمال فشار مکانیکی (و گاهی همراه با گرما) ایجاد میشود. در این فرآیند، سطوح تماس قطعات تحت فشار بالا قرار گرفته و با تغییر شکل پلاستیک در ناحیه تماس، پیوند مولکولی بین آنها شکل میگیرد. از انواع رایج جوشکاری فشاری میتوان به جوشکاری فورجینگ (آهنگری)، جوشکاری با مقاومت الکتریکی و جوشکاری اصطکاکی اشاره کرد. این روشها به دلیل عدم ذوب فلز پایه، معمولاً اتصالهایی با کیفیت بالا، بدون ناخالصی و با اعوجاج حرارتی کم ایجاد میکنند و در صنایع هوافضا، خودروسازی، ساخت ریل و لوله کاربرد گستردهای دارند.

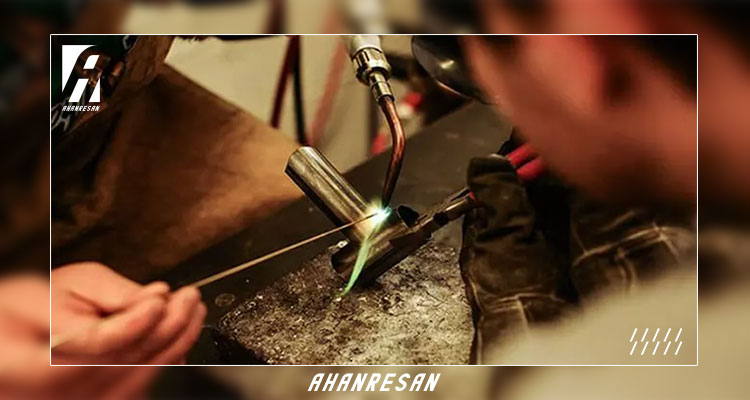

- لحیمکاری
لحیمکاری فرآیندی است که در آن دو یا چند قطعه فلزی با استفاده از یک فلز پرکننده (لحیم) که نقطه ذوب آن پایینتر از فلزات پایه است به هم متصل میشوند، بدون اینکه فلزات پایه ذوب شوند. در این روش، لحیم ذوب شده با کمک حرارت به سطح فلزات پایه میچسبد و پس از سرد شدن، اتصال محکمی ایجاد میکند. لحیمکاری معمولاً برای اتصال قطعات نازک، مدارهای الکترونیکی، لولهکشی و تعمیرات سبک به کار میرود و برخلاف جوشکاری، حرارت کمتری نیاز دارد و تغییر شکل و تنش حرارتی کمتری به قطعات وارد میکند. رایجترین فلزات پرکننده در لحیمکاری، قلع و آلیاژهای آن هستند.
انواع جوش
انواع جوش بسته به نوع اتصال، جنس قطعات و کاربرد مورد نظر انتخاب میشوند. در صنایع لولهکشی و تأسیسات، بهویژه هنگام اتصال لولههای پلیمری، روش جوشکاری حرارتی برای اتصال فلنجهای پلیاتیلن بسیار رایج است. در این موارد، اطلاع از قیمت فلنج پلی اتیلن جوشی به عنوان یکی از اجزای مهم سیستم، نقش مهمی در برآورد هزینه پروژه دارد و میتواند در تصمیمگیری برای نوع اتصال و روش اجرا تأثیرگذار باشد.
- جوش شیاری
جوش شیاری نوعی اتصال جوشی است که در آن دو قطعه فلزی به گونهای آمادهسازی میشوند که بین لبههای آنها یک شیار یا درز ایجاد شده و جوش در این شیار پر میشود تا اتصال محکمی بین قطعات شکل گیرد. این نوع جوش معمولاً برای قطعات با ضخامت متوسط تا زیاد به کار میرود و به دلیل عمق نفوذ خوب جوش، استحکام بالایی دارد. انواع مختلف شیارها شامل V، U، J، Bevel و Square هستند که بسته به ضخامت قطعات، نوع فلز و شرایط کاری انتخاب میشوند. جوش شیاری در صنایع نفت و گاز، ساخت مخازن تحت فشار، خطوط لوله و سازههای سنگین کاربرد فراوانی دارد و نیازمند آمادهسازی دقیق لبهها و کنترل پارامترهای جوشکاری برای تضمین کیفیت است.
- جوش گوشه
جوش گوشهای یکی از رایجترین انواع جوشهاست که در اتصالاتی مانند اتصال گوشهای، اتصال T شکل (T-Joint) و اتصال روی هم (Lap Joint) استفاده میشود. در این نوع جوش، فلز جوش در زاویه بین دو قطعه فلزی که معمولاً به صورت عمود یا زاویهدار به هم متصل شدهاند، ایجاد میشود و به شکل یک مثلث یا گوه پر میشود. جوش گوشهای نیازی به آمادهسازی پیچیده لبهها ندارد و اجرای آن نسبتاً ساده و سریع است. این نوع جوش برای اتصال قطعات با ضخامت متوسط و سبک بسیار مناسب است و در صنایع ساختمانی، ماشینسازی و سازههای فلزی کاربرد گستردهای دارد.
- جوش کام (جوش دکمهای)
جوش کام یا جوش دکمهای (Plug Weld) نوعی اتصال جوشی است که برای اتصال دو قطعه فلزی استفاده میشود، به طوری که یکی از قطعات دارای سوراخ یا روزنهای است و فلز جوش از طریق این سوراخ به قطعه زیرین جوش داده میشود. این روش معمولاً برای اتصال قطعات روی هم (Lap Joint) کاربرد دارد و به جای پیچ یا پرچ به کار میرود. جوش کام به دلیل اینکه نیازی به دسترسی به هر دو طرف قطعات ندارد، در شرایطی که پشت قطعات بسته است بسیار مفید است. این نوع جوش در صنایع خودروسازی، ساخت تجهیزات فلزی و سازههای سبک کاربرد زیادی دارد و از نظر استحکام و ظاهر نیز قابل قبول است.
- جوش انگشتانه (جوش انسدادی)
جوش انگشتانه یا جوش انسدادی نوعی اتصال جوشی است که معمولاً برای آمادهسازی لبههای دو قطعه فلزی در اتصال لب به لب استفاده میشود. در این روش، لبههای قطعات به هم نزدیک شده و با استفاده از جوش پشت یا جوش انسدادی، از پشت درز جوش را مهر و موم میکنند تا جوشکاری اصلی در جلو با کیفیت و نفوذ بهتر انجام شود. جوش انگشتانه باعث جلوگیری از نفوذ گازها و آلودگیها به داخل درز جوش میشود و از ایجاد عیوبی مثل ترکها و خلل و فرج جلوگیری میکند. این نوع جوش در ساخت لولهها، مخازن تحت فشار و سازههای حساس کاربرد فراوانی دارد و به افزایش دوام و استحکام اتصال کمک میکند.
مزایای اتصالات جوشی
اتصالات جوشی مزایای زیادی دارند که باعث شدهاند در صنایع مختلف بهطور گستردهای استفاده شوند. مهمترین مزایای اتصالات جوشی عبارتند از:
- استحکام بالا: جوشها میتوانند استحکامی برابر یا حتی بیشتر از فلز پایه ایجاد کنند، بنابراین اتصال بسیار مقاوم و پایدار است.
- یکپارچگی ساختاری: جوشکاری باعث ایجاد اتصال یکپارچه و بدون شکستگی بین قطعات میشود که در بسیاری از کاربردها ضروری است.
- صرفهجویی در وزن: برخلاف پیچ و مهره، جوشکاری نیازی به استفاده از قطعات اضافی ندارد و باعث کاهش وزن سازه میشود.
- امکان اتصال قطعات با اشکال و اندازههای متفاوت: جوشکاری انعطافپذیری زیادی در اتصال قطعات با شکلها و ضخامتهای مختلف فراهم میکند.
- عدم نیاز به سوراخکاری: جوشکاری نیاز به ایجاد سوراخ در قطعات ندارد، بنابراین مقاومت قطعه حفظ میشود و ظاهر بهتری دارد.
- هزینه کمتر در تولید انبوه: در تولید انبوه، جوشکاری بهخصوص جوشهای اتوماتیک، بسیار سریع و اقتصادی است.
- امکان آببندی و جلوگیری از نشت: اتصالات جوشی معمولاً آببند بوده و برای مخازن، لولهها و سیستمهای انتقال مایعات و گازها مناسباند.
کاربردهای اتصالات جوشی فلزات
اتصالات جوشی فلزات در بسیاری از صنایع و کاربردهای مختلف نقش حیاتی دارند. اتصالات جوشی به دلیل استحکام، دوام و قابلیت اجرای سریع، در تمام این صنایع نقش کلیدی دارند و به بهبود کیفیت و کارایی محصولات کمک میکنند.
- صنعت ساختوساز: در ساختمانها، پلها، اسکلت فلزی، سقفها و سازههای بزرگ فلزی برای اتصال تیرآهنها، ستونها و صفحات فلزی استفاده میشود.
- صنعت خودروسازی: جوشکاری برای مونتاژ بدنه خودرو، شاسی، سیستمهای تعلیق و قطعات دیگر به کار میرود تا اتصالات قوی و سبک ایجاد شود.
- صنعت نفت و گاز: ساخت خطوط لوله، مخازن ذخیرهسازی، تاسیسات پالایشگاهی و تجهیزات انتقال مواد نفتی و گازی به وسیله اتصالات جوشی انجام میشود.
- صنعت هوافضا: برای تولید قطعات هواپیما، بدنه، موتور و تجهیزات حساس که نیاز به استحکام و دقت بالا دارند، از جوشکاری تخصصی استفاده میشود.
- صنعت کشتیسازی: ساخت بدنه کشتی، مخازن و سازههای زیر آب با استفاده از جوشکاری انجام میشود.
- صنایع ماشینسازی و تجهیزات سنگین: تولید ماشینآلات صنعتی، تجهیزات معدنی، بیل مکانیکی و دستگاههای سنگین با اتصالات جوشی ساخته میشوند.
- صنعت انرژی و نیروگاهها: ساخت توربینها، ژنراتورها، مبدلهای حرارتی و سازههای نیروگاهی معمولاً با جوشکاری انجام میگیرد.
- تولید مخازن و مخازن تحت فشار: برای ساخت مخازن نگهداری مایعات، گازها و مواد شیمیایی از اتصالات جوشی
جمعبندی
انواع اتصالات جوش فلزات روشهایی مختلف برای اتصال قطعات فلزی به صورت دائمی و مقاوم هستند که شامل جوش لب به لب، گوشهای، شیاری، پوششی و نقطهای میشوند. انتخاب نوع مناسب جوش بستگی به نوع فلز، ضخامت قطعات و کاربرد نهایی دارد و هر روش ویژگیها و مزایای خاص خود را دارد. در مجموع، شناخت دقیق انواع اتصالات جوش و کاربرد هر کدام به ایجاد سازههای مستحکم و با دوام کمک میکند.
سوالات متداول
1. انواع اصلی اتصالات جوش فلزات کداماند؟
جوش لب به لب، جوش گوشهای، جوش شیاری، جوش پوششی و جوش نقطهای از انواع اصلی هستند.
۲. آیا همه فلزات را میتوان با جوشکاری به هم متصل کرد؟
بیشتر فلزات قابل جوشکاری هستند، اما انتخاب روش و مواد پرکننده بسته به نوع فلز متفاوت است.
۳. کدام نوع جوش برای فلزات ضخیم مناسبتر است؟
معمولاً جوش شیاری و لب به لب برای فلزات ضخیم کاربرد دارند.
۴. جوشکاری گوشهای در چه مواردی استفاده میشود؟
در اتصال قطعاتی که به صورت زاویهدار یا T شکل به هم وصل میشوند، کاربرد دارد.
۵. چه عواملی بر کیفیت اتصالات جوش تاثیرگذارند؟
نوع فلز، روش جوشکاری، آمادهسازی سطح، پارامترهای جوشکاری و مهارت جوشکار، عواملی هستند که بر کیفیت اتصالات جوش تاثیرگذارند.
