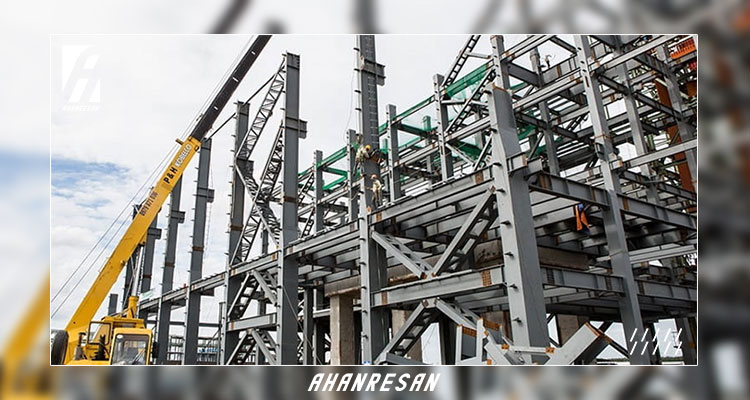

استراکچر فلزی شامل اسکلتهای فلزی، تیرها، ستونها، خرپاها و قابهای فولادی هستند که در ساختمانهای صنعتی، تجاری و مسکونی استفاده میشوند. استراکچرهای آهنی به دلیل مقاومت بالا، قابلیت انعطاف در طراحی و نصب سریع، در صنعت ساختوساز مهم و پرکاربرد هستند و نقش کلیدی در ایمنی و استحکام ساختمانها دارند. برای اجرای دقیق و ایمن استراکچر فلزی، استفاده از مقاطع فولادی استاندارد مانند خرید میلگرد، تیرآهن، نبشی، ناودانی و ورقهای فولادی ضروری است. از این رو، خرید آهن با کیفیت از مراکز معتبر اهمیت زیادی دارد تا دوام و ایمنی سازه تضمین شود. بدین منظور شما میتوانید آهن و مقاطع فولادی مورد نیاز برای ساخت استراکچر فلزی را به شیوه خرید اعتباری آهن آلات از آهنرسان بخرید و هزینه آن را به صورت اقساط پرداخت کنید. همچنین میتوانید برای مشاوره و کسب اطلاعات بیشتر از شرایط ویژه پرداخت با کارشناسان فروش ما در آهنرسان (05131916 ☎) تماس بگیرید.
انواع استراکچر فلزی
انواع استراکچر فلزی معمولاً براساس شکل، نوع اتصال اجزا و نحوه انتقال نیرو به چند دسته اصلی تقسیم میشوند. انتخاب نوع مناسب این استراکچرها به عواملی چون نوع و میزان بارگذاری، سرعت نصب، هزینههای اجرایی و دوام در برابر عوامل محیطی مانند رطوبت، خوردگی، و تغییرات دمایی وابسته است. به عبارت دیگر، هر پروژه با توجه به ویژگیهای خاص خود از جمله موقعیت جغرافیایی، کاربری سازه، محدودیتهای زمانی و مالی، و نیازهای فنی نیازمند بررسی دقیق این مؤلفههاست تا مناسبترین و بهینهترین نوع سازه فلزی انتخاب و اجرا شود. این تصمیمگیری دقیق میتواند نقش مهمی در افزایش ایمنی، طول عمر مفید و بهرهوری اقتصادی سازه ایفا کند.
استراکچر فلزی با اتصالات جوشی
استراکچر فلزی با اتصالات جوشی یکی از رایجترین و مهمترین روشهای اتصال در سازههای فولادی است که در آن قطعات فلزی مانند تیرها، ستونها و پروفیلها به وسیله جوشکاری به هم متصل میشوند. جوشکاری باعث ایجاد پیوندی بسیار محکم و یکپارچه بین اجزا میشود که مقاومت سازه را افزایش میدهد و امکان انتقال بارها و نیروهای مختلف را به شکل بهینه فراهم میکند.
استراکچر فلزی با اتصالات پیچ و مهرهای
استراکچر فلزی با اتصالات پیچ و مهرهای یکی دیگر از روشهای پرکاربرد در ساخت سازههای فولادی است که در آن اجزای مختلف مثل تیرها، ستونها و پروفیلها با استفاده از پیچ و مهره به یکدیگر متصل میشوند. این نوع اتصال بهخصوص در پروژههایی که نیاز به مونتاژ و دمونتاژ سریع دارند یا دسترسی به محل نصب محدود است، بسیار مناسب است.
استراکچر فلزی با اتصالات ترکیبی
استراکچر فلزی با اتصالات ترکیبی نوعی سازه است که در آن از هر دو روش اتصال جوشی و پیچ و مهرهای به صورت همزمان استفاده میشود تا مزایای هر دو روش را با هم ترکیب کند. در این نوع استراکچر، بخشهایی که نیاز به استحکام و یکپارچگی بالا دارند با جوش متصل میشوند و بخشهایی که ممکن است نیاز به باز و بسته شدن یا تنظیم داشته باشند، با پیچ و مهره به هم وصل میشوند. این روش باعث افزایش مقاومت سازه، سهولت در نصب و تعمیر و همچنین انعطافپذیری بیشتر میشود و به ویژه در پروژههای بزرگ و صنعتی که همزمان نیازمند استحکام بالا و قابلیت دمونتاژ هستند، کاربرد فراوانی دارد.
اجزا استراکچر فلزی (سازه فولادی)
اجزای استراکچر فلزی شامل ستونها، تیرها، بادبندها و اتصالات است که به صورت منظم و هماهنگ بارهای وارد شده را تحمل و انتقال میدهند تا سازه استحکام و پایداری لازم را داشته باشد.
۱. تیرها: تیرها اجزای افقی استراکچر فلزی هستند که وظیفه انتقال بارهای عمودی از سقف یا طبقات به ستونها را بر عهده دارند و نقش مهمی در پایداری و توزیع نیروهای سازه ایفا میکنند.
۲. ستونها: ستونها اجزای عمودی استراکچر فلزی هستند که بارهای سازه را از تیرها و سایر اجزا به فونداسیون منتقل میکنند و نقش اصلی آنها حفظ پایداری و استحکام کل سازه است.
۳. اجزای کششی: اجزای کششی در استراکچر فلزی، عناصری هستند که تحت نیروی کشش قرار میگیرند و وظیفه دارند نیروها را از یک نقطه به نقطه دیگر منتقل کنند بدون آنکه فشرده یا خم شوند. این اجزا معمولاً شامل بادبندها، مهاربندها، کابلها و اعضای خرپایی کششی هستند و نقش بسیار مهمی در مقاومت سازه در برابر نیروهای جانبی مانند باد و زلزله دارند. جنس آنها معمولاً از فولاد با مقاومت بالا انتخاب میشود تا تغییر شکل ندهند و پایداری سازه حفظ شود.
۴. اجزای خمشی و فشاری: اجزای خمشی و فشاری در استراکچر فلزی بخشهایی از سازه هستند که به ترتیب تحت تاثیر نیروی خمشی (مانند انحنا در اثر بارهای عمودی) و فشاری (مانند فشردگی ناشی از وزن سازه یا نیروهای عمودی) قرار میگیرند.
- اجزای خمشی معمولاً شامل تیرها و شاهتیرها هستند که وظیفه دارند بارهای واردشده از سقف یا کف را تحمل کرده و آنها را به ستونها منتقل کنند. این اجزا تحت خمش قرار میگیرند، یعنی یک طرف آنها کشیده و طرف دیگر فشرده میشود.
- اجزای فشاری معمولاً ستونها، پایهها و اعضای عمودی خرپاها هستند که نیروهای وارده از بالا را به سمت فونداسیون منتقل میکنند. این اجزا باید مقاومت بالایی در برابر کمانش داشته باشند.
مزایای استراکچر فلزی (سازه فولادی)
سازه فلزی دارای مزایای متعددی است که آن را به یکی از محبوبترین گزینهها در ساختوساز تبدیل کرده است. این مزایا باعث شدهاند که سازههای فلزی در پروژههای بزرگ صنعتی، تجاری و ساختمانی بهطور گسترده مورد استفاده قرار گیرند.
- مقاومت بالا نسبت به وزن: فولاد دارای استحکام کششی و فشاری بالایی است در حالی که وزن کمتری نسبت به بتن مسلح دارد، که باعث کاهش بار مرده سازه میشود.
- سرعت بالا در ساخت و نصب: یکی از مزایای اصلی استراکچر فلزی، سرعت بالای اجرا و مقاومت زیاد آن در برابر نیروهای جانبی است که با استفاده از انواع آهنآلات ساختمانی مانند تیرآهن، ستونهای فلزی، نبشی، ناودانی، و پروفیلهای قوطی بهدست میآید. اجزای فلزی در کارخانه تولید و در محل پروژه به سرعت نصب میشوند که باعث کاهش زمان اجرای پروژه میگردد.
- قابلیت بازیافت: فولاد یک ماده کاملاً قابل بازیافت است، به همین دلیل سازههای فلزی از نظر زیستمحیطی نسبت به بسیاری از مصالح دیگر برتری دارند.
- انعطافپذیری در طراحی: فولاد بهراحتی به اشکال پیچیده و مختلف در میآید و امکان طراحی سازههای خاص و زیبا را فراهم میکند.
- اشغال فضای کمتر: مقاطع فولادی نسبت به بتن حجم کمتری اشغال میکنند که در فضاهای معماری اهمیت دارد.
- مقاومت در برابر زلزله: به دلیل رفتار الاستیک و شکلپذیر فولاد، سازههای فلزی در برابر نیروهای لرزهای عملکرد مناسبی دارند.
- اتصالات قابل کنترل و بازرسی: چه اتصالات جوشی و چه پیچ و مهرهای، هر دو به راحتی قابل کنترل و تست هستند.
مراحل ساخت استراکچر فلزی
مراحل ساخت سازه فلزی شامل چند مرحله اصلی و مهم است که از طراحی تا نصب نهایی را در بر میگیرد. این مراحل به شرح زیر هستند:
۱. مشخص کردن هدف ساخت
اولین مرحله در ساخت استراکچر فلزی، مشخص کردن هدف از ساخت سازه است. در این مرحله باید دقیقاً تعیین شود که سازه برای چه منظوری ساخته میشود، مانند سوله صنعتی، انبار، ساختمان اداری، سالن ورزشی یا پل. این تصمیم نقش بسیار مهمی در تعیین نوع طراحی، ابعاد، نوع بارگذاری، انتخاب مصالح و سیستم سازهای دارد. برای مثال، یک سازه مورد استفاده برای انبار ممکن است نیاز به دهانههای بزرگ و بدون ستون میانی داشته باشد، در حالی که یک ساختمان اداری نیازمند طبقات متعدد و تقسیمبندی داخلی است. تعیین هدف ساخت، پایهگذار مسیر درست برای طراحی و اجرای موفق پروژه است و بدون آن، تصمیمگیریهای فنی در مراحل بعدی ممکن است ناکارآمد یا نادرست باشند.
۲. زنگ زدایی
زنگزدایی یکی از مراحل مهم در آمادهسازی سطح فلزات، بهویژه در ساخت استراکچرهای فلزی است که به منظور حذف لایههای زنگ آهن (اکسید آهن) از سطح قطعات انجام میشود. زنگزدگی باعث کاهش چسبندگی رنگ یا پوشش محافظ و در بلندمدت، افت استحکام و خوردگی سازه میشود؛ بنابراین، پاکسازی کامل سطح قبل از رنگآمیزی یا پوششدهی بسیار ضروری است.
۳. دقت به اصول اجرایی و رعایت نکات ایمنی
دقت به اصول اجرایی و رعایت نکات ایمنی از مهمترین عوامل موفقیت در اجرای استراکچر فلزی و تضمین سلامت افراد و پایداری سازه است. اجرای صحیح و اصولی، طبق نقشههای مهندسی و استانداردهای فنی، باعث میشود که سازه عملکرد مورد انتظار را داشته باشد و در برابر بارها و نیروهای وارد شده مقاوم بماند. در کنار آن، رعایت نکات ایمنی مانند استفاده از تجهیزات حفاظت فردی (کلاه ایمنی، دستکش، کمربند ایمنی و کفش کار)، ایمنسازی محل نصب، کنترل ابزارها و ماشینآلات و آموزش صحیح نیروهای اجرایی، خطر بروز حوادث را به حداقل میرساند. سهلانگاری در اجرای اصول یا نادیده گرفتن مسائل ایمنی میتواند منجر به آسیبهای جبرانناپذیر جانی و مالی شود، به همین دلیل رعایت این موارد باید در تمام مراحل پروژه در اولویت قرار گیرد.
۴. سوار کردن تیرها و ستونهای فلزی
سوار کردن تیرها و ستونهای فلزی یکی از مراحل کلیدی در اجرای استراکچر فلزی است که نیازمند دقت بالا، تجهیزات مناسب و رعایت کامل اصول فنی و ایمنی است. در این مرحله، پس از آمادهسازی فونداسیون و نصب بیسپلیتها (صفحات زیر ستون)، ستونهای فلزی با استفاده از جرثقیل در محل خود قرار داده شده و بهوسیله جوش یا پیچ و مهره به بیسپلیتها متصل میشوند. پس از تثبیت و تراز کردن ستونها، تیرهای افقی به آنها متصل میشوند تا اسکلت اصلی سازه شکل بگیرد. نصب صحیح تیرها و ستونها نه تنها برای تحمل بارهای سازه حیاتی است، بلکه بر دوام و ایمنی کل ساختمان تأثیر مستقیم دارد. در طول این فرآیند، رعایت تراز بودن، کنترل ابعاد، استفاده از ابزارهای دقیق مانند تراز لیزری و رعایت نکات ایمنی (مانند مهار قطعات در حین جابجایی و استفاده از کمربند ایمنی در ارتفاع) کاملاً ضروری است.
مقایسه استراکچر فلزی و سازه بتنی
مقایسه بین استراکچر فلزی و سازه بتنی نشان میدهد که هر یک مزایا و معایب خاص خود را دارند و انتخاب بین آنها به نوع پروژه، شرایط محیطی، بودجه و زمانبندی بستگی دارد. در ادامه، چند تفاوت مهم آنها آورده شده است:
۱. سرعت اجرا
- استراکچر فلزی: سرعت ساخت و نصب بالاتر دارد، بهویژه بهدلیل پیشساخته بودن قطعات.
- سازه بتنی: نیاز به زمان بیشتری برای قالببندی، آرماتوربندی و عملآوری بتن دارد.
۲. وزن سازه
- استراکچر فلزی: سبکتر است و بار مرده کمتری به فونداسیون وارد میکند.
- سازه بتنی: سنگینتر است و نیاز به فونداسیون قویتری دارد.
۳. مقاومت در برابر زلزله
- استراکچر فلزی: به دلیل شکلپذیری بالا، عملکرد بهتری در برابر زلزله دارد.
- سازه بتنی: رفتار سختتری دارد و در صورت عدم طراحی مناسب ممکن است آسیبپذیرتر باشد.
۴. مقاومت در برابر آتش و خوردگی
- استراکچر فلزی: نیاز به پوشش ضدحریق و ضدزنگ دارد.
- سازه بتنی: مقاومت طبیعی بیشتری در برابر آتش دارد و در برابر زنگزدگی مصون است.
۵. هزینه
- استراکچر فلزی: معمولاً در پروژههای کوچک یا بلندمرتبه، هزینه بیشتری دارد (مخصوصاً با افزایش قیمت فولاد).
- سازه بتنی: در پروژههای بزرگ و عمومی معمولاً مقرونبهصرفهتر است.
۶. انعطافپذیری در طراحی
- استراکچر فلزی: امکان ایجاد دهانههای بزرگ و طراحیهای پیچیدهتر را دارد.
- سازه بتنی: در طراحیهای معمولی قابلاعتماد است ولی محدودیتهایی در دهانههای بزرگ دارد
آهن آلات مورد نیاز استراکچر فلزی
آهنآلات مورد نیاز برای ساخت استراکچر فلزی شامل مجموعهای از مقاطع فولادی است که هرکدام نقش خاصی در پایداری و تحمل بارهای وارده به سازه دارند. انتخاب دقیق و مهندسیشده این اجزا، با توجه به نوع سازه، محل اجرا و شرایط بارگذاری، اهمیت بالایی دارد و معمولاً از مراکز اصلی فروش مانند بازار آهن شادآباد و بازار آهن خین عرب مشهد تهیه میشود. مهمترین این مقاطع عبارتند از:
- تیرآهن: یکی از مهمترین اجزای مورد استفاده در ساخت استراکچرهای فلزی، تیرآهن است که بسته به نوع پروژه، در اندازهها و استانداردهای مختلف برای برای تحمل و انتقال بارهای عمودی و افقی به کار میرود. قیمت تیرآهن یکی از عوامل تعیینکننده در برآورد هزینه نهایی ساخت اسکلت فلزی به شمار میرود.
- نبشی: برای ساخت قابها، تقویت گوشهها و اتصال اعضا به کار میرود.
- ناودانی: برای ستونها، خرپاها و در بعضی اتصالات به کار میرود.
- میلگرد: بیشتر برای تقویت بتن استفاده میشود، ولی در بعضی مواقع برای استراکچرهای فلزی و اتصالات خاص کاربرد دارد.
- ورق فولادی: برای اتصالدهی، ساخت پایهها، سطوح و پلیتها در سازهها استفاده میشود.
- لوله فولادی: برای ستونها، خرپاها و اسکلتهای خاص که نیاز به شکل گرد دارند.
- تسمه فولادی: در ساخت اتصالات، بستها و تقویتهای موقت کاربرد دارد.
- رابطها و پیچ و مهرهها: برای اتصال قطعات فلزی به یکدیگر استفاده میشوند.
جمعبندی
استراکچر فلزی سازهای است که از فولاد و مقاطع فلزی برای تحمل بار و انتقال نیروها استفاده میکند. این نوع سازه به دلیل استحکام بالا، سرعت ساخت و انعطافپذیری در طراحی، در پروژههای صنعتی و ساختمانی بسیار محبوب است و در ساختمانهای بلند، پلها و سولهها کاربرد فراوان دارد.
سوالات متداول
1. کدام نوع استراکچر فلزی برای سازههای با دهانه بلند مناسبتر است؟
استراکچرهای خرپایی یا فضاکار به دلیل توزیع بهینه نیرو و وزن کم، گزینههای بسیار مناسبی برای سازههایی با دهانههای بلند مانند سالنهای صنعتی، آشیانهها و سولهها هستند.
۲. در ساخت استراکچر فلزی چه نوع آهنآلاتی بیشتر استفاده میشود؟
معمولاً از پروفیل قوطی، تیرآهن، ناودانی، نبشی، ورق و میلگرد بسته به طراحی سازه استفاده میشود و انتخاب آنها باید با توجه به نقشه مهندسی، میزان بارگذاری و شرایط محیطی انجام گیرد. برای اجرای دقیقتر، توصیه میشود از مشاوران آهنرسان برای خرید آهنآلات مورد نیاز برای پروژهها کمک بگیرید.
۳. اتصالات در استراکچر فلزی چگونه انجام میشود؟
با جوش، پیچ و مهره یا پرچ، بسته به نوع سازه و نیاز موردنظر استفاده میشود.
۴. استراکچر فلزی چه مزایایی دارد؟
استحکام بالا، سرعت ساخت، انعطافپذیری در طراحی و دوام زیاد از مزایای استراکچر فلزی هستند.
۵. چگونه میتوان از خوردگی استراکچر فلزی جلوگیری کرد؟
با رنگآمیزی، گالوانیزه کردن و نگهداری منظم میتوان از خوردگی استراکچر فلزی جلوگیری کرد.
