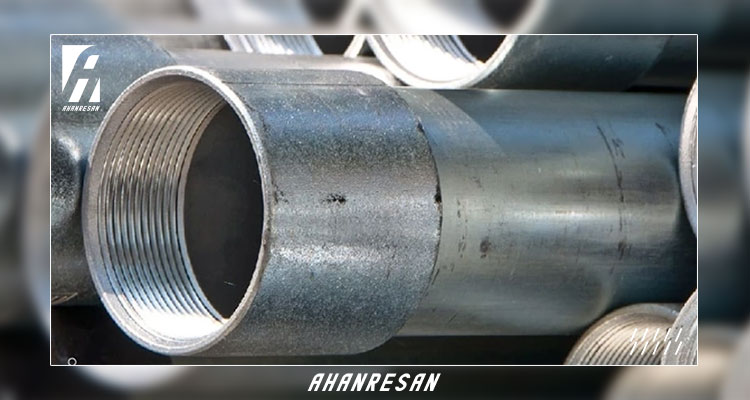

رزوه لوله امکان اتصال محکم و آببند بین دو قطعه لولهکشی را فراهم میکند. این رزوهها میتوانند بهصورت نری (در بیرون لوله) یا مادگی (در داخل اتصال) باشند و در سیستمهای مختلف لولهکشی برای انتقال آب، گاز، نفت و سایر سیالات به کار میروند. یکی از عواملی که در انتخاب نوع و کیفیت لوله رزوهدار اهمیت دارد، قیمت لوله فولادی است، چرا که این نوع لولهها به دلیل مقاومت بالا در برابر فشار و خوردگی، گزینهای پرکاربرد در پروژههای صنعتی و ساختمانی محسوب میشوند. از این رو در بسیاری از پروژههای بزرگ، امکان خرید اعتباری لوله برای پیمانکاران و خریداران عمده فراهم شده تا بتوانند با مدیریت بهتر منابع مالی، تجهیزات مورد نیاز خود را تهیه کنند.
استانداردهای مختلفی مانند NPT (رزوه مخروطی آمریکایی) یا BSP (رزوه موازی یا مخروطی بریتانیایی) برای رزوهها وجود دارد که بسته به نوع کاربرد و منطقه جغرافیایی انتخاب میشوند. برای تهیه انواع لولههای رزوهدار با کیفیت و قیمت مناسب، خرید از آهنرسان یکی از گزینههای مطمئن و مقرونبهصرفه است. جهت دریافت راهنمایی یا ثبت سفارش، میتوانید با تیم فروش آهنرسان (05131916 ☎) تماس بگیرید تا شما را در انتخاب بهترین گزینه متناسب با نیازتان همراهی کنند و ضمن دریافت مشاوره از شرایط پرداخت اعتباری و خرید آهن و دیگر مقاطع فولادی بهرهمند شوید.
انواع رزوه لوله
رزوه لوله یکی از مهمترین عوامل تعیینکننده در کیفیت و کارایی اتصالات لولهکشی است که بسته به نوع کاربرد و استانداردهای مختلف، در مدلها و فرمهای متنوعی تولید میشود. آشنایی با انواع رزوهها به شما کمک میکند تا انتخاب بهتری برای پروژههای خود داشته باشید و اتصالاتی با دوام و ایمنی بالا را به کار ببرید. انتخاب نوع درست رزوه باعث افزایش دوام، ایمنی و سهولت در نصب و نگهداری سیستمهای لولهکشی میشود، بنابراین شناخت انواع مختلف رزوهها و کاربرد هر کدام اهمیت بالایی دارد.
رزوه مثلثی
رزوه مثلثی یکی از رایجترین و شناختهشدهترین انواع رزوههاست که شکل پروفیل آن به صورت مثلث متساویالاضلاع یا با زاویه ۶۰ درجه است. این نوع رزوه به دلیل هندسه خاصش توانایی تحمل فشارهای زیاد و نیروهای برشی را دارد و معمولاً در اتصالات لولهها، پیچها و مهرهها به کار میرود. شکل مثلثی باعث میشود که هنگام بستن اتصالات، رزوهها به خوبی درگیر شوند و اتصال محکمی ایجاد شود. البته به دلیل زاویه تند پروفیل، اصطکاک و فرسایش نسبتاً بالایی دارد، بنابراین در کاربردهایی که نیاز به باز و بسته شدن مکرر است، ممکن است کمتر مناسب باشد.
رزوه مربعی
رزوه مربعی با پروفیل کاملاً عمودی و دیوارههایی صاف و زاویه ۹۰ درجه شناخته میشود. این نوع رزوه به خاطر سطح تماس بیشتر و زاویه قائم، اصطکاک کمتری نسبت به رزوه مثلثی ایجاد میکند و برای انتقال نیروهای محوری و حرکتهای خطی بسیار مناسب است. از این رزوه بیشتر در پیچهای تأمینکننده حرکت خطی (مثل پیچهای گونیا و جکها) استفاده میشود، زیرا قابلیت تحمل بارهای سنگین را دارد و باز و بسته کردن آن آسانتر است. با این حال، تولید این رزوه به دقت بیشتری نیاز دارد و معمولاً هزینه ساخت آن بالاتر است.
رزوه گرد
رزوه گرد دارای پروفیل نیمدایرهای است که باعث میشود تنشهای متمرکز در نوک رزوه کاهش پیدا کند و مقاومت بالاتری در برابر خستگی و ترکخوردگی داشته باشد. به همین دلیل، رزوه گرد در مکانهایی که اتصال باید در برابر ضربهها و لرزشهای مکرر مقاوم باشد، کاربرد دارد. این نوع رزوه همچنین راحتتر تمیز و نگهداری میشود و کمتر در معرض گیرپاژ یا آسیب دیدگی قرار میگیرد. عمدتاً در اتصالات لولههایی که در محیطهای سخت یا تحت فشار ضربهای هستند، استفاده میشود.
رزوه تراپزوئیدی
رزوه تراپزوئیدی یا ذوزنقهای شکل، پروفیلی شبیه به ذوزنقه دارد که زاویههای کناری آن کمتر از رزوه مثلثی است (معمولاً حدود ۳۰ درجه). این طراحی باعث میشود ترکیبی از مقاومت بالا در برابر نیروهای محوری و حرکت نرم و روان حاصل شود. به همین دلیل، رزوه تراپزوئیدی اغلب در پیچهایی که برای حرکتهای خطی و انتقال نیرو به کار میروند، مثل پیچهای ماشینآلات صنعتی، پرسها و دستگاههای خودکار کاربرد دارد. این نوع رزوه نسبت به رزوه مربعی راحتتر تولید میشود و دوام خوبی دارد، اما اصطکاک آن کمی بیشتر است.
دلایل رزوهکردن لوله
رزوهکردن لوله یکی از روشهای مهم و پرکاربرد در صنعت لولهکشی است که به دلایل متعددی نسبت به سایر روشهای اتصال، مزیتهایی ویژه دارد. این فرآیند باعث میشود تا اتصالات لولهها نهتنها محکم و بادوام باشند، بلکه نصب و نگهداری آنها نیز سادهتر و سریعتر انجام شود. با توجه به نیازهای مختلف پروژهها، رزوه کردن لوله امکان انعطافپذیری بالا، صرفهجویی در زمان و هزینه، و همچنین تطابق با استانداردهای گوناگون را فراهم میکند که در ادامه به مهمترین دلایل این کار اشاره میشود.
- ایجاد اتصال محکم و قابل اطمینان: رزوهها امکان اتصال دقیق و محکمی بین لولهها و اتصالات فراهم میکنند که از نشت سیالات جلوگیری میکند.
- سهولت نصب و باز و بسته کردن: با رزوه کردن، اتصالات بهراحتی قابل نصب، جداسازی و تعمیر هستند بدون نیاز به جوشکاری یا ابزار پیچیده.
- صرفهجویی در زمان و هزینه: نصب رزوهای سریعتر و کمهزینهتر از روشهای دیگر مثل جوشکاری است و نیازی به تجهیزات ویژه ندارد.
- امکان استفاده در مکانهای محدود: در فضاهای تنگ و سختگذر که جوشکاری مشکل یا غیرممکن است، رزوه بهترین گزینه است
- انعطافپذیری در تغییرات سیستم: رزوهها اجازه میدهند که قطعات لولهکشی به آسانی تعویض یا تغییر کنند بدون آسیب به بخشهای دیگر.
- سازگاری با انواع مواد و استانداردها: رزوهها با استانداردهای مختلف سازگارند و میتوان از آنها در لولههای فولادی، فلزی و حتی پلاستیکی استفاده کرد.
جدول استاندارد رزوه لوله
استانداردهای رزوه لوله نقش بسیار مهمی در تضمین کیفیت، سازگاری و عملکرد صحیح اتصالات لولهای ایفا میکنند. هر استاندارد با مشخصات فنی خاصی از جمله زاویه رزوه، نوع مخروطی یا موازی بودن و اندازه گام تعریف میشود که متناسب با نیازهای مختلف صنعتی و جغرافیایی انتخاب میگردد. آشنایی با این استانداردها به مهندسان، پیمانکاران و خریداران کمک میکند تا بهترین نوع رزوه را برای پروژههای خود انتخاب کنند و از بروز مشکلاتی مانند نشتی یا عدم انطباق جلوگیری نمایند. در این مسیر، استفاده از منابعی مانند جدول اشتال لوله نیز میتواند به درک بهتر ابعاد، ضخامتها و تناسب رزوهها با نوع لوله کمک شایانی کند. در ادامه جدول برخی از رایجترین استانداردهای رزوه لوله ارائه شده است.
| استاندارد رزوه | نوع رزوه | زاویه رزوه | مشخصات اصلی | کاربرد رایج |
| NPT (National Pipe Thread) | مخروطی | ۶۰ درجه | رزوه مخروطی با آببندی خودکار، رایج در آمریکا | لولهکشی گاز، نفت، آب |
| BSP (British Standard Pipe) | موازی یا مخروطی | ۵۵ درجه | دو نوع BSPP (موازی) و BSPT (مخروطی) | لولهکشی عمومی، تجهیزات صنعتی |
| ISO Metric Thread | متریک | ۶۰ درجه | رزوه متریک استاندارد جهانی | صنایع مکانیکی و خودروسازی |
| UN/UNF (Unified Thread) | مخروطی و ریز | ۶۰ درجه | رزوههای ریز برای اتصالات دقیقتر | تجهیزات آمریکایی، ماشینآلات |
انواع دستگاه رزوهزنی لوله
دستگاههای رزوهزنی لوله در انواع مختلفی تولید میشوند که بسته به نوع پروژه، جنس لوله، سایز و حجم کار، انتخاب میشوند. در ادامه، مهمترین انواع دستگاه رزوهزنی لوله آورده شده است:
- دستگاه رزوهزن لوله دستی: این نوع دستگاه سادهترین و ابتداییترین ابزار برای رزوهزنی روی لولههاست و بیشتر در کارهای سبک، تعمیرات خانگی یا پروژههایی با حجم کم استفاده میشود. عملکرد این ابزار کاملاً مکانیکی بوده و اپراتور باید بهصورت دستی عملیات چرخاندن حدیده و رزوهزنی را انجام دهد. معمولاً برای لولههایی با قطر کم (تا حدود ۲ اینچ) مناسب است. قیمت پایین، وزن سبک، حمل آسان و عدم نیاز به برق از مزایای این دستگاه است، اما در مقابل، سرعت پایین و نیاز به نیروی بدنی بیشتر، از معایب آن به شمار میرود.
- دستگاه رزوهزنی لوله برقی: دستگاه رزوهزنی برقی با استفاده از نیروی الکتریکی عملیات حدیدهزنی را انجام میدهد و گزینهای مناسب برای پروژههایی با حجم کاری متوسط تا زیاد است. این دستگاهها دقت و سرعت بالاتری نسبت به نوع دستی دارند و در مدلهای نیمهاتومات و تماماتومات عرضه میشوند. برخی از آنها دارای قابلیتهایی مانند برش، خنککاری، و تعویض آسان قالب هستند. استفاده از دستگاه برقی باعث کاهش زمان کار، افزایش کیفیت رزوهها و کاهش خستگی اپراتور میشود و معمولاً در کارگاهها، تاسیسات صنعتی و پروژههای عمرانی کاربرد دارند.
تجهیزات موردنیاز برای رزوهکردن لوله
برای رزوه کردن لوله، به مجموعهای از تجهیزات و ابزارهای تخصصی نیاز است که بسته به نوع لوله، روش کار (دستی یا برقی)، و حجم پروژه ممکن است متفاوت باشند. در ادامه مهمترین تجهیزات مورد نیاز برای رزوهزنی لوله آورده شده است:
- دستگاه رزوهزن (حدیدهزن): شامل انواع دستی، برقی یا CNC که عملیات اصلی ایجاد رزوه را انجام میدهد.
- قالب حدیده: قطعهای فلزی با تیغههای برش که شکل رزوه را روی لوله ایجاد میکند. باید متناسب با سایز و نوع رزوه انتخاب شود.
- گیره یا پایه نگهدارنده لوله: برای ثابت نگهداشتن لوله حین کار، جلوگیری از حرکت و افزایش دقت در رزوهزنی.
- روغن مخصوص رزوهزنی: استفاده از روانکننده یا روغن مخصوص برای کاهش اصطکاک، جلوگیری از داغ شدن و افزایش عمر تیغهها ضروری است.
- اره یا برشزن لوله: برای برش دقیق لوله به طول مورد نظر پیش از شروع رزوهزنی.
- پخزن یا سوهان: برای صاف کردن لبهی لوله بعد از برش و قبل از رزوهزنی، تا قالب بهتر روی لوله قرار گیرد.
- کالیبر یا گیج اندازهگیری رزوه: جهت کنترل دقت و تطابق رزوه ایجادشده با استاندارد مورد نظر.
مراحل رزوهزنی لوله
مراحل رزوهزنی لوله باید با دقت و رعایت اصول ایمنی انجام شود تا نتیجهای دقیق، استاندارد و با دوام حاصل گردد. پیش از شروع کار، آگاهی از مشخصات لوله و وزن آن نیز اهمیت دارد، به همین دلیل استفاده از ابزارهایی مانند محاسبه وزن لوله آنلاین میتواند به انتخاب دقیقتر تجهیزات و کنترل بهتر فرآیند کمک کند. این مراحل در همه روشهای رزوهزنی پایه یکسان هستند، اما بسته به تجهیزات مورد استفاده ممکن است جزئیات کمی تغییر کند.
- اندازهگیری و علامتگذاری: ابتدا طول مورد نظر لوله را اندازهگیری کرده و محل برش را با ماژیک یا ابزار علامتگذاری مشخص کنید. این کار باعث میشود برش دقیقتری انجام دهید و از هدر رفت لوله جلوگیری شود.
- برش لوله: با استفاده از اره لولهبر یا دستگاه برش، لوله را در محل علامتگذاری شده ببرید. دقت در این مرحله بسیار مهم است تا برش صاف و عمود بر محور لوله انجام شود.
- پخزدن یا صاف کردن لبهها: پس از برش، با کمک ابزار پخزن یا سوهان، لبه داخلی و خارجی لوله را صاف کرده و پلیسهگیری کنید. این کار باعث میشود قالب حدیده راحتتر روی لوله قرار گیرد و رزوهزنی دقیقتری انجام شود.
- محکم کردن لوله در گیره: لوله را در گیره یا پایه نگهدارنده محکم کنید تا هنگام رزوهزنی حرکت نکند. این کار ایمنی و دقت کار را افزایش میدهد.
- روغنکاری محل رزوه: قبل از شروع رزوهزنی، مقداری روغن مخصوص رزوهکاری روی انتهای لوله و داخل قالب حدیده بریزید. این کار باعث کاهش اصطکاک، افزایش عمر تیغهها و ایجاد رزوه باکیفیت میشود.
- رزوهزنی با دستگاه مناسب: قالب حدیده را روی لوله قرار داده و به آرامی عملیات رزوهزنی را آغاز کنید. بسته به نوع دستگاه (دستی یا برقی)، با فشار یکنواخت و چرخش صحیح رزوهها را ایجاد کنید. در صورت نیاز، در حین کار روغن بیشتری اضافه کنید.
- بررسی کیفیت رزوه: پس از اتمام رزوهزنی، با استفاده از گیج یا مهره آزمایشی، رزوه ایجادشده را بررسی کنید تا از تطابق آن با استاندارد مورد نظر مطمئن شوید.
- تمیزکاری نهایی: در پایان، لوله را از گیره خارج کرده و محل رزوه را با دستمال تمیز کنید تا روغن و برادهها پاک شوند. در صورت نیاز، اصلاحات جزئی انجام دهید.
کاربردهای لوله رزوهدار
لولههای رزوهدار به دلیل سهولت در اتصال، سرعت نصب، و قابلیت آببندی مناسب، در صنایع و پروژههای مختلف کاربرد گستردهای دارند. این نوع لولهها بهویژه در مواردی که نیاز به اتصالهای پیچی، قابل باز و بسته شدن یا تعویضپذیر وجود دارد، بسیار پرکاربرد هستند.
- سیستمهای لولهکشی آب و فاضلاب: در تاسیسات ساختمانی برای انتقال آب سرد، گرم و فاضلاب در سایزهای کوچک و متوسط بهکار میرود. اتصال رزوهای باعث سرعت بالا در نصب و نگهداری آسان میشود.
- شبکههای انتقال گاز: لولههای فولادی رزوهدار در سیستمهای گازرسانی شهری و صنعتی بسیار رایج هستند، زیرا اتصالات رزوهای قابلیت تحمل فشار و اطمینان از آببندی مناسب را دارند.
- صنایع نفت، گاز و پتروشیمی: در خطوط انتقال سیالات نفتی، بخار و مواد شیمیایی که نیاز به تحمل فشار بالا و اتصالهای قابل تعویض دارند، از لولههای رزوهدار استفاده میشود.
- تاسیسات گرمایشی و سرمایشی: در سیستمهای موتورخانه، شوفاژ، چیلر و تهویه مطبوع، از لولههای رزوهدار برای اتصال آسان و مطمئن اجزا استفاده میشود.
- سازههای فلزی و اسکلتهای صنعتی: در برخی سازههای سبک یا موقت، لولههای رزوهدار به عنوان اعضای اتصالدهنده یا نگهدارنده بهکار میروند، چرا که نصب آنها بدون نیاز به جوشکاری انجامپذیر است.
- سیستمهای آبیاری کشاورزی و گلخانهای: به دلیل سهولت در نصب، قابلیت جابجایی و تعمیرات، لولههای رزوهدار در سامانههای آبیاری تحت فشار و قطرهای بهوفور استفاده میشوند.
- کاربردهای آزمایشگاهی و خطوط انتقال موقت: در محیطهایی که نیاز به تغییر مسیر لوله یا باز کردن اتصالها وجود دارد، مانند آزمایشگاهها یا خطوط موقت انتقال سیالات، رزوه بهترین گزینه برای اتصال لولههاست.
مزایا و معایب انواع رزوه لوله
در انتخاب نوع رزوه لوله، آگاهی از مزایا و معایب هر نوع رزوه اهمیت زیادی دارد، چرا که هر نوع طراحی رزوه ویژگیهای خاص خود را دارد و ممکن است برای کاربردی مناسب و برای کاربردی دیگر نامناسب باشد.
| رزوه مثلثی (V شکل) | مزایا:
| معایب:
|
| رزوه مربعی | مزایا:
| معایب:
|
| رزوه گرد | مزایا:
| معایب:
|
| رزوه تراپزوئیدی | مزایا:
| معایب:
|
نحوه سفارشیسازی رزوه لوله در آهنرسان
در آهنرسان امکان سفارشیسازی رزوه لوله با توجه به نیاز پروژههای صنعتی، تاسیساتی و ساختمانی فراهم است. این قابلیت به مشتریان اجازه میدهد تا لولههایی با نوع رزوه، سایز، طول، استاندارد و نوع اتصال مورد نظر خود را سفارش دهند تا در سریعترین زمان ممکن آماده و ارسال شود.
- مشاوره تخصصی رایگان: ابتدا میتوانید با کارشناسان فنی آهنرسان (05131916 ☎) تماس بگیرید و نیاز پروژهتان را مطرح کنید. تیم فروش با بررسی شرایط فنی، مناسبترین نوع رزوه و استاندارد را به شما پیشنهاد میدهد.
- انتخاب نوع رزوه و مشخصات فنی: مشتری میتواند از میان رزوههای مثلثی، مربعی، گرد یا تراپزوئیدی و همچنین استانداردهایی مانند NPT یا BSP، نوع مناسب را انتخاب کند. همچنین امکان تعیین سایز دقیق لوله، طول شاخه، ضخامت و جنس متریال وجود دارد.
- سفارشسازی دقیق در کارگاه مجهز: پس از ثبت درخواست، عملیات برش، رزوهزنی، روغنکاری و کنترل کیفیت انجام میشود تا محصول نهایی مطابق با مشخصات سفارشی تحویل گردد.
- کنترل نهایی و بستهبندی استاندارد: لولههای رزوهزده قبل از ارسال، با ابزارهای تخصصی مانند گیج رزوه تست میشوند تا مطابقت کامل با سفارش داشته باشند، سپس با بستهبندی ایمن آماده تحویل به مشتری میشوند.
- امکان خرید اعتباری و پیگیری سفارش: مشتریان میتوانند از خدمات خرید اعتباری لوله بهرهمند شده و از طریق پنل مشتری یا تماس تلفنی، وضعیت سفارش خود را در هر مرحله پیگیری کنند.
جمعبندی
رزوه لوله بهعنوان یکی از روشهای مرسوم و قابلاعتماد در اتصال لولهها، نقش کلیدی در افزایش سرعت اجرا، کاهش هزینهها و سهولت تعمیرات سیستمهای لولهکشی ایفا میکند. تنوع در انواع رزوه و امکان انتخاب آن بر اساس نوع سیال، فشار کاری و شرایط محیطی، این روش را برای طیف وسیعی از پروژههای ساختمانی و صنعتی مناسب کرده است. با رعایت استانداردها و استفاده از تجهیزات مناسب، میتوان اتصالاتی ایمن، بادوام و مطابق با نیاز پروژه ایجاد کرد که در بلندمدت عملکرد پایدار و مطمئنی داشته باشند.
سوالات متداول
۱. رزوه لوله چیست و چه کاربردی دارد؟
رزوه لوله به شیارهای مارپیچی گفته میشود که در انتهای لوله ایجاد میشوند تا امکان اتصال پیچی بین لوله و اتصالات فراهم شود. این روش در سیستمهای انتقال آب، گاز، بخار و مواد شیمیایی بسیار کاربرد دارد.
۲. تفاوت بین رزوه NPT و BSP چیست؟
رزوه NPT مخروطی و با زاویه ۶۰ درجه است و بیشتر در آمریکا استفاده میشود. رزوه BSP زاویه ۵۵ درجه دارد و میتواند بهصورت موازی (BSPP) یا مخروطی (BSPT) باشد. BSP بیشتر در اروپا، آسیا و ایران رایج است.
۳. آیا میتوان رزوهزنی لوله را در محل پروژه انجام داد؟
بله، با استفاده از دستگاههای دستی یا پرتابل میتوان رزوهزنی را در محل انجام داد، بهویژه در پروژههای ساختمانی یا تاسیساتی با سایز لوله محدود.
۴. چه نوع رزوهای برای فشار بالا مناسبتر است؟
رزوههای مخروطی مانند NPT و BSPT به دلیل درگیری بیشتر بین رزوهها، آببندی بهتر و تحمل فشار بالا، گزینه مناسبی برای سیستمهای پرفشار هستند.
۵. برای رزوه کردن لوله به چه تجهیزاتی نیاز است؟
از تجهیزات اصلی میتوان به دستگاه رزوهزن، قالب حدیده، گیره نگهدارنده، روغن مخصوص، ابزار برش لوله و ابزار پخزن اشاره کرد.
۶. آیا همه لولهها قابلیت رزوهزنی دارند؟
خیر. تنها لولههایی با ضخامت و جنس مناسب مانند لولههای فولادی، گالوانیزه یا استیل قابلیت رزوهزنی دارند. لولههای نازک یا پلاستیکی معمولاً برای رزوهزنی مناسب نیستند.
