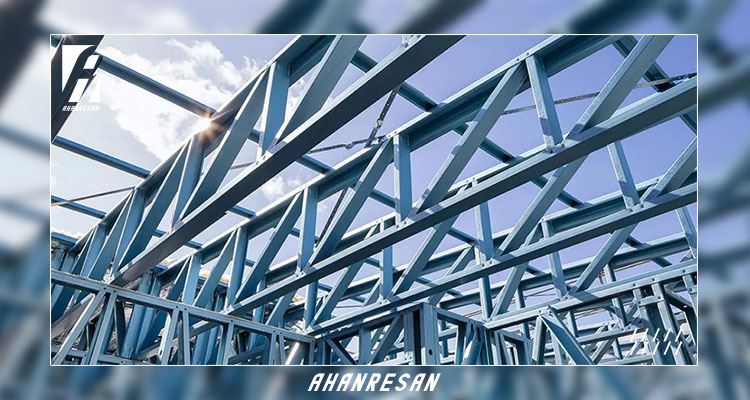

خرپا سازهای سبک و مقاوم است که از اتصال اعضای خطی (میلهها یا پروفیلها) به یکدیگر، معمولاً به شکل مثلثی، ساخته میشود تا بارها را به طور مؤثر منتقل کند. در فرآیند طراحی و ساخت انواع خرپا فلزی، ابتدا باید نقشه و محاسبات مهندسی برای تعیین ابعاد، نوع مصالح و محل اتصالات انجام شود، زیرا جنس، شکل و ابعاد اعضا تاثیر مستقیمی بر دوام، عملکرد و همچنین قیمت خرپا دارد. سپس اعضا (معمولاً از فولاد یا آلومینیوم) با طولها و زاویههای مشخص برش میخورند و در محل اتصال، به وسیله جوش، پیچ یا میخ به هم متصل میشوند. چینش مثلثها در خرپا باعث توزیع یکنواخت نیروها و افزایش مقاومت آن در برابر خمش و تغییر شکل میشود. در نهایت، خرپا بر روی تکیهگاهها نصب و با دیگر بخشهای سازه یکپارچه میگردد تا پایداری و کارایی مطلوب حاصل شود. برای تهیه مصالح و اطلاع از قیمت روز انواع خرپا فلزی، میتوانید با کارشناسان فروش آهنرسان (05131916 ☎) تماس بگیرید تا ضمن دریافت مشاوره تخصصی، خرید آهن مورد نیاز برای ساخت خرپا را در سریعترین و مطمئنترین شکل انجام دهید.

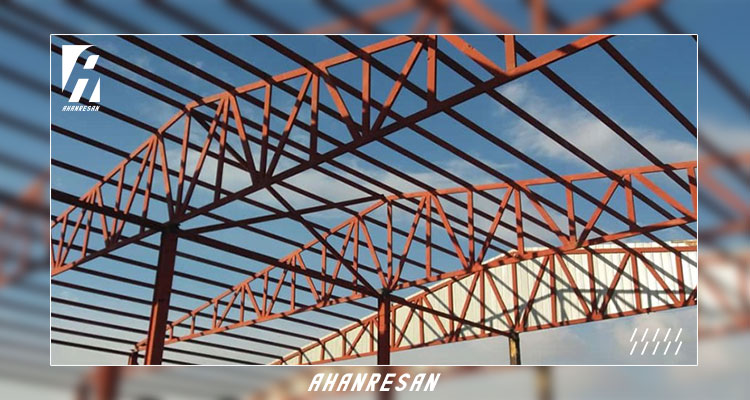

ساخت خرپا با قوطی
ساخت خرپا با قوطی یکی از روشهای رایج و مقرونبهصرفه در پروژههای ساختمانی و صنعتی است که در آن از قوطیهای فولادی بهعنوان اعضای اصلی استفاده میشود. قوطیها به دلیل داشتن سطح مقطع بسته، مقاومت بالایی در برابر خمش و پیچش دارند و برای ایجاد اتصالات مثلثی در خرپا بسیار مناسباند. در این روش، ابتدا قوطیها بر اساس نقشه و محاسبات مهندسی برش خورده و سپس با جوش یا پیچ در محلهای اتصال به هم وصل میشوند. استفاده از روشهای نوین مانند خرید اعتباری آهن نیز میتواند روند تهیه مصالح را سریعتر و مدیریت بودجه پروژه را آسانتر کند. خرپای ساختهشده با قوطی علاوه بر وزن مناسب، استحکام خوبی داشته و میتواند برای سقفها، سولهها، پلهای سبک و سازههای موقت به کار رود. برای تهیه آهنالات با تیم فروش آهنرسان (05131916 ☎) تماس بگیرید و ضمن دریافت مشاوره تخصصی از شرایط ویژه پرداخت بهرهمند شوید.
قوطیهای مناسب برای ساخت خرپا
برای انتخاب قوطیهای مناسب در ساخت خرپا، توجه به استحکام، دوام و کیفیت جوشپذیری آنها اهمیت زیادی دارد. معمولاً پیش از خرید، بررسی قیمت پروفیل و مقایسه آن با بودجه پروژه، گام مهمی در تصمیمگیری است. همچنین باید به هماهنگی قوطیها با اتصالات فولادی مورد استفاده در خرپا توجه کرد تا یکپارچگی و مقاومت سازه به بهترین شکل تضمین شود. در ادامه، انواع قوطیهای پرکاربرد برای ساخت خرپا را معرفی میشود:
1. پروفیل LIPB: این نوع پروفیل معمولاً به عنوان ستون یا عضو اصلی در خرپاهای سنگین استفاده میشود. به دلیل سطح مقطع باز و استحکام بالای آن، توان تحمل بارهای زیاد را دارد و در پروژههای صنعتی و سازههای بزرگ بسیار کاربردی است.
2. پروفیل IPEL: پروفیلهای IPEL مشابه تیرآهنهای بال پهن هستند اما نسبت به IPE معمولی مقاومت بیشتری در برابر خمش و فشار دارند. این ویژگی آنها را برای دهانههای بزرگ و خرپاهایی که تحت بار سنگین قرار میگیرند، ایدهآل میسازد.
3. پروفیلهای IPE: یکی از رایجترین پروفیلها برای ساخت خرپا که به دلیل وزن مناسب و مقاومت خمشی خوب، هم در پروژههای ساختمانی و هم صنعتی استفاده میشود. شکل بالها و جان آن باعث میشود اتصال با سایر اعضای خرپا بهصورت ساده و محکم انجام شود.
4. پروفیل IPB: این پروفیل که به تیرآهن بال پهن سنگین نیز معروف است، به دلیل سطح مقطع بزرگتر، برای سازههایی با بارگذاری بسیار زیاد مناسب است. استفاده از آن در خرپاهایی که به تحمل وزنهای فوق سنگین نیاز دارند، رایج است.
5. پروفیلهای مربع یا مستطیلی شکل: این پروفیلها که همان قوطیهای فولادی هستند، به دلیل سطح مقطع بسته، مقاومت بالایی در برابر پیچش و خمش دارند. همچنین ظاهری منظم و قابلیت اتصال آسان با اتصالات فولادی را فراهم میکنند و در خرپاهای سبک و متوسط کاربرد زیادی دارند.
6. پروفیلهای لولهای شکل: پروفیلهای دایرهای یا لولهای در مواردی استفاده میشوند که نیاز به مقاومت بالا در برابر نیروهای فشاری و کششی وجود دارد. این شکل مقطع باعث کاهش تمرکز تنش و افزایش دوام سازه در طول زمان میشود.
7. پروفیلهای L برای خرپاهای سبک: مقاطع زاویهای (L) به دلیل وزن کم و نصب آسان، برای ساخت خرپاهای سبک، سایبانها و سازههای موقت گزینه مناسبی هستند. این پروفیلها در بخشهایی از خرپا که بار کمتری را تحمل میکنند، بیشترین کارایی را دارند.
فرایند ساخت خرپا با قوطی
برای اجرای صحیح و ایمن یک خرپا، لازم است مراحل ساخت آن با دقت و بر اساس اصول مهندسی انجام شود. در ادامه، فرایند ساخت خرپا با قوطی توضیح داده شده است تا کیفیت کار به حداکثر برسد و نیازی به بازسازی یا تعمیر زودهنگام سازه نباشد.
- طراحی و محاسبات اولیه: در این مرحله، نقشه خرپا تهیه و بارهای وارد بر آن محاسبه میشود تا ابعاد، زوایا و نوع اتصالات بهطور دقیق مشخص گردد.
- انتخاب نوع قوطی مناسب: بر اساس محاسبات، قوطیهایی با ابعاد و ضخامت متناسب با میزان بار و نوع کاربری خرپا انتخاب میشوند.
- برش قوطیها: قوطیها طبق ابعاد و زاویههای تعیینشده در نقشه، با دستگاههای برش دقیق آماده میشوند.
- جوشکاری و اتصال قطعات: اعضا طبق الگوی طراحی شده در جای خود قرار گرفته و با جوشکاری استاندارد یا پیچ و مهره متصل میشوند.
- تقویت اتصالات: در محلهای حساس و نقاط تمرکز بار، صفحات یا مقاطع تقویتی اضافه میشود تا استحکام سازه افزایش یابد.
- کنترل کیفیت: پس از اتمام ساخت، سازه از نظر ابعاد، استحکام جوشها و دقت اتصالات بررسی و آزمایش میشود.
- نصب و مونتاژ: خرپا به محل پروژه منتقل شده و بر روی تکیهگاهها نصب و با سایر اجزای سازه یکپارچه میگردد.
روش محاسبه خرپا با پروفیل
برای اطمینان از ایمنی و کارایی سازه، محاسبه دقیق خرپا با پروفیل ضروری است. این محاسبات کمک میکند تا نوع و ابعاد مقطع به درستی انتخاب شود و سازه بتواند بارهای وارده را بدون تغییر شکل یا شکست تحمل کند. در ادامه، روشهای متداول محاسبه خرپا با پروفیل معرفی میشود:
- محاسبه ساخت خرپا با قوطی تکشیب: در این روش، ابتدا زاویه شیب و دهانه سازه تعیین میشود تا بتوان ابعاد و طول اعضای خرپا را مشخص کرد. سپس با توجه به وزن پوشش سقف، بار برف، باد و بار مرده سازه، نیروهای وارد بر هر عضو محاسبه میشود. در خرپاهای تکشیب، بارگذاری بهصورت نامتقارن است و این موضوع در انتخاب ضخامت و ابعاد قوطی اهمیت زیادی دارد. پس از محاسبه نیروهای کششی و فشاری، سطح مقطع مناسب برای هر عضو انتخاب شده و مقاومت آن در برابر کمانش و خمش بررسی میگردد.
- محاسبه خرپا با قوطی دو شیب: در این روش، ابتدا دهانه، ارتفاع تاج خرپا و زاویه دو شیب تعیین میشود تا طول و زاویه اعضا مشخص گردد. بارگذاری خرپا شامل وزن پوشش سقف، بار برف و باد، بهطور متقارن بر دو شیب تقسیم میشود که این موضوع تعادل نیروها را سادهتر میکند. سپس با استفاده از روش تحلیل گرهای یا مقطعی، نیروهای کششی و فشاری هر عضو محاسبه میشود. بر اساس این مقادیر، سطح مقطع و ضخامت مناسب قوطی انتخاب و مقاومت آن در برابر خمش، کمانش و تغییر شکل کنترل میگردد.
اصول ساخت خرپا با قوطی
اصول ساخت خرپا با قوطی شامل مجموعهای از نکات فنی و اجرایی است که رعایت آنها باعث افزایش استحکام، دوام و ایمنی سازه میشود. پیش از هر چیز، طراحی دقیق و محاسبات مهندسی باید بر اساس نوع کاربری، دهانه، بارگذاری و شرایط محیطی انجام شود. انتخاب قوطی با ابعاد و ضخامت مناسب، استفاده از برش دقیق برای جلوگیری از خطای زاویه، و جوشکاری استاندارد برای اتصال اعضا، از مهمترین مراحل کار هستند. تقویت نقاط تمرکز بار، کنترل کیفیت جوشها، و استفاده از رنگ یا پوشش ضدزنگ برای جلوگیری از خوردگی نیز نقش مهمی در افزایش عمر خرپا دارند. در نهایت، نصب صحیح بر روی تکیهگاهها و یکپارچهسازی با سایر اجزای سازه، تکمیلکننده فرآیند ساخت است.
کاربردهای ساخت خرپا با قوطی
خرپاهای ساختهشده با قوطی به دلیل استحکام بالا، وزن مناسب و قابلیت اجرای سریع، در پروژههای مختلف ساختمانی و صنعتی مورد استفاده قرار میگیرند. این سازهها میتوانند نیاز به پوشش دهانههای بزرگ و ایجاد سازهای مقاوم در برابر بارهای سنگین را بهخوبی برآورده کنند. برخی از کاربردهای رایج آنها عبارتاند از:
- اجرای سقف سولهها و سالنهای صنعتی
- ساخت سالنهای ورزشی و نمایشگاهی
- اجرای انبارها و کارگاههای بزرگ
- احداث سایبانها و آلاچیقها
- ساخت پلهای سبک و موقت
- ایجاد سکوهای نگهدارنده تجهیزات
- سازههای موقت در پروژههای عمرانی
نکات مهم در انتخاب پروفیل برای خرپا
انتخاب پروفیل مناسب برای خرپا یکی از مهمترین مراحل طراحی و ساخت است، زیرا تاثیر مستقیمی بر استحکام، دوام و هزینه پروژه دارد. رعایت این نکات کمک میکند تا سازه عملکرد بهتری داشته باشد و در برابر بارهای وارده مقاوم بماند:
- توجه به نوع کاربری سازه و میزان بارگذاری (سبک، متوسط یا سنگین)
- انتخاب ابعاد و ضخامت متناسب با طول دهانه و شرایط بار
- بررسی مقاومت فشاری، کششی و خمشی پروفیل
- انتخاب جنس مناسب (معمولاً فولاد با استاندارد معتبر)
- توجه به کیفیت ساخت و یکنواختی ضخامت پروفیل
- در نظر گرفتن شرایط محیطی و انتخاب پوشش ضدزنگ یا گالوانیزه در محیطهای مرطوب
- بررسی سهولت جوشکاری و اتصال پروفیلها به یکدیگر
- مقایسه قیمت و کیفیت بین برندها و تامینکنندگان معتبر
مزایا و معایب ساخت خرپا با قوطی
مزایا و معایب ساخت خرپا با قوطی را میتوان بر اساس ویژگیهای فنی، اقتصادی و اجرایی بررسی کرد. شناخت این موارد به انتخاب بهتر و تصمیمگیری آگاهانه در پروژه کمک میکند.
| مزایا | معایب |
|
|
هزینه ساخت خرپا با قوطی
هزینه ساخت خرپا با قوطی به چند مولفه اصلی وابسته است: مصالح (قوطی/صفحه/لوبیای تقویتی، الکترود یا سیمجوش، رنگ یا پوشش محافظ)، دستمزد ساخت و جوشکاری (وابسته به تعداد گرهها، نوع اتصال و دقت موردنیاز)، هزینههای جانبی (طراحی و نقشهکشی، حمل، نصب در محل، آزمایش و بازرسی). برای برآورد سریع میتوانید از رابطهی ساده استفاده کنید:
هزینه کل ≈ (وزن کل قوطی × قیمت واحد هر کیلو/متر) + دستمزد ساخت + نصب + پوشش و آزمون.
وزن کل را با جمع کردن (طول هر عضو × وزن واحد مقطع) و در نظر گرفتن ۵–۱۰٪ پرت بهدست آورید. عواملی که هزینه را بالا میبرند شامل: دهانه بزرگتر و ارتفاع بیشتر خرپا، استفاده از مقاطع ضخیمتر، تعداد گرههای زیاد، جوشکاری تمامنفوذ، ورقهای تقویتی متعدد و پوششهای مقاوم در محیطهای خورنده است. برای مدیریت هزینه: چینش مثلثها را بهینه کنید تا تعداد اتصالات کم شود، مقطع را بر اساس محاسبات (نه حدس) انتخاب کنید، پرت برش را کاهش دهید، و زمانبندی ساخت نصب را طوری تنظیم کنید که توقف کارگاه حداقل شود. در نهایت، استعلام قیمت روز مصالح و تفکیک آیتمهای قرارداد (مصالح/ساخت/نصب) شفافترین تصویر از هزینه واقعی به شما میدهد.
جمعبندی
ساخت خرپا فرایندی مهندسی و دقیق است که با هدف ایجاد سازهای سبک، مقاوم و اقتصادی انجام میشود. انتخاب صحیح نوع خرپا، طراحی بر اساس محاسبات بارگذاری، گزینش پروفیل یا قوطی مناسب، اجرای دقیق برش و جوشکاری، و کنترل کیفیت مراحل، همگی در دوام و عملکرد سازه نقش تعیینکننده دارند. خرپاهای ساختهشده با قوطی به دلیل استحکام بالا، مقاومت در برابر پیچش و وزن مناسب، در پروژههای ساختمانی و صنعتی کاربرد گستردهای دارند. رعایت اصول فنی و انتخاب مصالح باکیفیت، علاوه بر افزایش طول عمر سازه، باعث صرفهجویی در هزینههای نگهداری و جلوگیری از نیاز به بازسازی زودهنگام خواهد شد
سوالات متداول
1. خرپا چیست و چه کاربردی دارد؟
خرپا سازهای مثلثیشکل است که برای تحمل بار و انتقال آن به تکیهگاهها استفاده میشود و در ساخت سقف سولهها، پلها، سازههای موقت و بسیاری از پروژههای صنعتی و ساختمانی کاربرد دارد.
2. بهترین پروفیل برای ساخت خرپا کدام است؟
انتخاب پروفیل به نوع پروژه، دهانه، بارگذاری و شرایط محیطی بستگی دارد. قوطیهای فولادی با مقطع مربع یا مستطیل به دلیل مقاومت بالا در برابر پیچش، گزینهای رایج هستند.
3. ساخت خرپا با قوطی چه مزایایی دارد؟
وزن مناسب، استحکام بالا، اتصالپذیری خوب و ظاهر منظم از مهمترین مزایای استفاده از قوطی در ساخت خرپا است.
4. هزینه ساخت خرپا چگونه محاسبه میشود؟
هزینه به وزن کل قوطی مصرفی، قیمت روز مصالح، دستمزد ساخت و نصب، و هزینههای جانبی مانند پوشش ضدزنگ بستگی دارد.
5. آیا خرپا نیاز به نگهداری دارد؟
بله، بازبینی دورهای اتصالات، جوشها و پوشش محافظ برای جلوگیری از زنگزدگی و کاهش عمر مفید خرپا ضروری است.
6. عمر مفید یک خرپا چقدر است؟
در صورت استفاده از مصالح باکیفیت و اجرای صحیح، خرپا میتواند چندین دهه بدون نیاز به بازسازی عمده مورد استفاده قرار گیرد.
