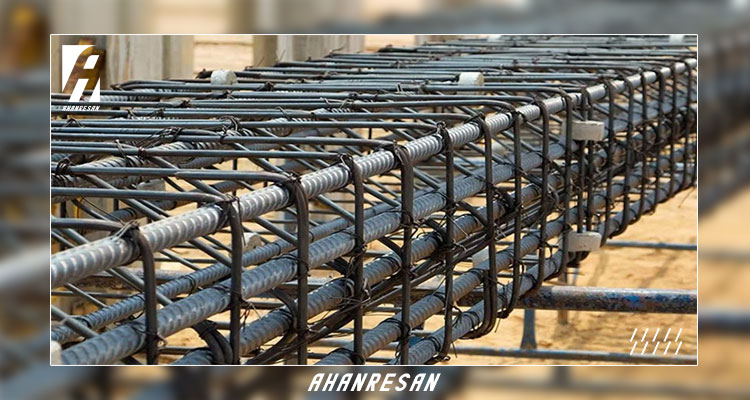

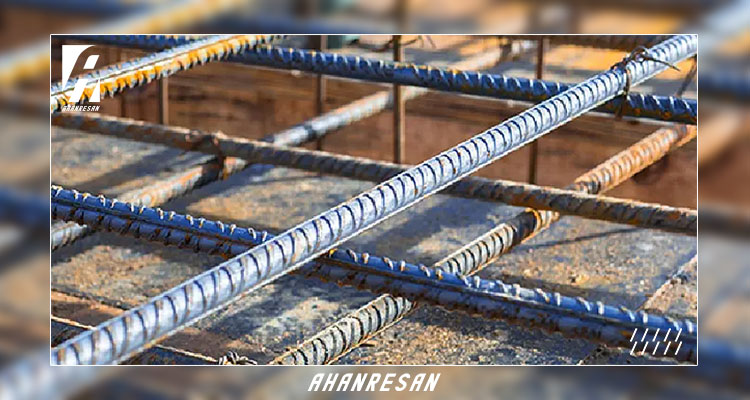

میلگرد تقویتی از فولاد سختشده ساخته شده و به شکل شاخههای طولی و با آجهای خاصی طراحی شده است تا چسبندگی به بتن بهتر شود و از لغزش داخل بتن جلوگیری کند. این میلگردها در ساخت سازههای بتنی بهکار میرود تا مقاومت کششی بتن را افزایش دهد. چراکه بتن بهتنهایی مقاومت فشاری بالایی دارد اما در برابر کشش و نیروهای خمشی ضعیف است، بنابراین با استفاده از میلگرد تقویتی داخل بتن، استحکام و دوام سازه بهطور قابلتوجهی افزایش مییابد.
میلگرد تقویتی نقش حیاتی در تضمین ایمنی و پایداری سازههای بتنی دارد. بنابراین هنگام برنامهریزی برای اجرای پروژههای عمرانی، بررسی دقیق قیمت میلگرد که تابعی از نوسانات قیمت خرید آهن است، اهمیت زیادی دارد تا ضمن حفظ کیفیت، هزینهها مدیریت شود. همچنین، امکان خرید اعتباری میلگرد به پیمانکاران کمک میکند تا تامین مصالح بهصورت منظم و بدون وقفه انجام شود، که در اجرای سریع و موفق پروژهها تاثیرگذار است. برای خرید میلگرد تقویتی با بهترین قیمت و شرایط مناسب، میتوانید از طریق تماس با تیم فروش آهنرسان (05131916 ☎) اقدام کنید.
انواع میلگرد تقویتی
میلگرد تقویتی انواع مختلفی دارد که هر کدام با ویژگیها و کاربردهای خاص خود، نقش مهمی در افزایش مقاومت و دوام سازههای بتنی ایفا میکنند. بسته به نوع طراحی، شرایط محیطی و نیازهای سازهای، از میلگردهای تقویتی متنوعی استفاده میشود که عبارتند از:
۱. میلگرد تقویتی خرک
میلگرد تقویتی خرک یکی از اجزای مهم در اجرای آرماتوربندی سازههای بتنی است که به منظور تثبیت و نگهداشتن موقعیت میلگردهای طولی در فواصل مشخص استفاده میشود. این نوع میلگرد به شکل خمیده یا قلابدار بوده و به صورت خرک یا تکیهگاه عمل میکند تا از تغییر مکان میلگردها هنگام بتنریزی جلوگیری کند و فاصله مناسب بین آرماتورها را حفظ نماید. به این ترتیب، میلگرد تقویتی خرک به افزایش یکپارچگی و استحکام سازه کمک میکند و از بروز خطاهای اجرایی جلوگیری میکند.
۲. میلگرد تقویتی خاموت
میلگرد تقویتی خاموت نوعی آرماتور است که به شکل حلقه یا قفس دور میلگردهای طولی پیچیده میشود و نقش مهمی در افزایش مقاومت سازه در برابر نیروهای برشی و خمشی دارد. خاموتها با نگهداشتن میلگردهای طولی در جای خود، از جابجایی آنها جلوگیری کرده و به حفظ شکل و پایداری تیرها، ستونها و دیوارهای بتنی کمک میکنند. همچنین، خاموتها باعث افزایش ظرفیت تحمل بار و جلوگیری از شکست ناگهانی سازه میشوند و به همین دلیل در نقاط بحرانی سازههای بتنی کاربرد گستردهای دارند.
۳. میلگرد تقویتی سنجاقی
میلگرد تقویتی سنجاقی نوعی آرماتور کوچک و خمیده است که به شکل قلاب یا سنجاق طراحی شده و معمولاً برای نگهداشتن و اتصال میلگردهای طولی به یکدیگر استفاده میشود. این میلگردها در نقاط اتصال و تقاطع آرماتورها کاربرد دارند و کمک میکنند تا شبکه آرماتوری سازه به صورت منسجم و پایدار باقی بماند. همچنین، میلگرد سنجاقی باعث جلوگیری از جابجایی میلگردها هنگام بتنریزی شده و استحکام کلی سازه را افزایش میدهد.
۴. میلگرد تقویتی رکابی
میلگرد تقویتی رکابی یکی از انواع آرماتورهای تقویتی است که به شکل قلاب یا رکاب طراحی شده و معمولاً برای مهار و نگهداشتن میلگردهای طولی در سازههای بتنی به کار میرود. این نوع میلگرد به صورت حلقههایی در اطراف میلگردهای طولی قرار میگیرد و با ایجاد اتصال مناسب بین آرماتورها، از جابجایی آنها جلوگیری میکند. میلگرد رکابی نقش مهمی در افزایش مقاومت برشی و خمشی سازه دارد و به پایداری و یکپارچگی شبکه آرماتور کمک میکند، بهویژه در تیرها، ستونها و دیوارهای برشی.
۵. میلگرد تقویتی راستا
میلگرد تقویتی راستا به میلگردهای طولی گفته میشود که در جهت طولی سازه، معمولاً در تیرها و ستونها قرار میگیرند و وظیفه اصلی آنها تحمل نیروهای کششی و فشاری طولی است. این میلگردها بار اصلی سازه را به عهده دارند و با افزایش مقاومت کششی بتن، باعث بهبود عملکرد کلی سازه میشوند. میلگرد راستا معمولاً صاف یا آجدار است و بهعنوان ستون فقرات آرماتوربندی، نقش بسیار مهمی در استحکام و پایداری سازه ایفا میکند.
۶. میلگرد ممان منفی
میلگرد ممان منفی به میلگردهای تقویتی گفته میشود که در نقاطی از سازه بتنی نصب میشوند که تحت نیروی خمشی منفی (خمشی که باعث کشش در بالای عضو و فشار در پایین آن میشود) قرار دارند، مانند تکیهگاههای تیرها یا دالها. این میلگردها معمولاً در بالای عضو بتنی قرار میگیرند تا مقاومت کششی لازم را در این نقاط تأمین کنند و از ترکخوردگی و شکست سازه جلوگیری کنند. بهطور کلی، میلگرد ممان منفی نقش حیاتی در افزایش دوام و ایمنی سازههای بتنی دارد.
۷. میلگرد تقویتی اتکا
میلگرد تقویتی اتکا به میلگردهایی گفته میشود که در نقاط اتکای سازههای بتنی، مانند زیر ستونها یا محل تکیهگاه تیرها قرار میگیرند و وظیفه آنها تقویت این نقاط حساس در برابر تنشهای متمرکز است. این میلگردها کمک میکنند تا بارهای وارد بر اتکاء به طور یکنواختتر توزیع شده و از تمرکز تنش و آسیبدیدگی در این نواحی جلوگیری شود. استفاده از میلگرد تقویتی اتکا باعث افزایش مقاومت و پایداری سازه در محلهای تماس با سایر اعضا یا فونداسیون میشود.
اهمیت استفاده از میلگرد تقویتی
از آنجاییکه بتن بهتنهایی مقاومت کششی پایینی دارد و در برابر نیروهای خمشی و کششی آسیبپذیر است؛ میلگرد تقویتی با افزایش مقاومت کششی و جلوگیری از ترکخوردگی، دوام و پایداری سازه را به طور چشمگیری ارتقاء میدهد. علاوهبراین، میلگرد تقویتی باعث توزیع یکنواخت بارهای وارده، جلوگیری از شکست ناگهانی و افزایش ایمنی سازه در برابر بارهای دینامیکی مانند زلزله و باد میشوند. به طور کلی، استفاده درست و بهجا از میلگرد تقویتی، تضمینی برای طول عمر بیشتر و عملکرد بهتر سازههای بتنی است. برای تأمین این میلگردها و دیگر مصالح فولادی مورد نیاز پروژه، خرید از آهنرسان میتواند روند اجرای پروژه را با اطمینان و سرعت بیشتری همراه کند. جهت دریافت راهنمایی و ثبت سفارش، کافی است با تیم فروش آهنرسان (05131916 ☎) تماس بگیرید تا پاسخگوی نیازهای پروژه شما باشند.
ویژگیهای میلگرد تقویتی
میلگردهای تقویتی به دلیل نقش حیاتیشان در افزایش مقاومت و پایداری سازههای بتنی، باید دارای ویژگیهای خاصی باشند تا عملکرد مطلوبی ارائه دهند. این ویژگیها تضمین میکنند که میلگردها بتوانند در شرایط مختلف بارگذاری و محیطی دوام آورده و به خوبی با بتن ترکیب شوند. مهمترین ویژگیهای میلگرد تقویتی عبارتند از:
- مقاومت بالا در برابر کشش و خمیدگی
- انعطافپذیری مناسب برای شکلگیری و نصب
- وجود آجهای مخصوص برای افزایش چسبندگی به بتن
- مقاومت در برابر خوردگی و زنگزدگی (به ویژه در میلگردهای گالوانیزه یا پوششدار)
- دقت در ابعاد و استاندارد بودن قطر و طول
- یکنواختی در کیفیت فولاد و ترکیب شیمیایی
- قابلیت تحمل بارهای دینامیکی مانند زلزله و باد
- مقاومت در برابر خستگی و تغییرات دمایی
- سطح صاف یا آجدار متناسب با کاربرد سازهای
کاربردهای میلگرد تقویتی
میلگرد تقویتی به دلیل ویژگیهای خاص و عملکرد مهمی که در افزایش مقاومت و پایداری سازههای بتنی دارد، در پروژههای مختلف عمرانی و ساختمانی کاربردهای متنوعی پیدا کرده است. این میلگردها با تقویت بخشهای مختلف سازه، از تیر و ستون گرفته تا دیوارها و فونداسیونها، نقش کلیدی در تضمین ایمنی و دوام سازه ایفا میکنند.
۱. میلگرد تقویتی در تیرچه: میلگرد تقویتی در تیرچه باعث افزایش مقاومت در برابر نیروهای کششی و خمشی میشود و از ترکخوردگی جلوگیری میکند. همچنین موقعیت آرماتورها را هنگام بتنریزی ثابت نگه میدارد و دوام سازه را بهبود میبخشد.
۲. میلگرد تقویتی فونداسیون: میلگرد تقویتی در فونداسیون باعث افزایش مقاومت بتن در برابر بارهای زمین میشود، از ترکخوردگی جلوگیری کرده و پایداری سازه را افزایش میدهد.
۳. میلگرد تقویتی در دیوارهای برشی: میلگرد تقویتی در دیوارهای برشی باعث افزایش مقاومت در برابر نیروهای جانبی و جلوگیری از ترکخوردگی و شکست سازه میشود.
انواع آرماتوربندی میلگرد تقویتی
انواع آرماتوربندی میلگرد تقویتی به روشها و شکلهای مختلفی اشاره دارد که برای تقویت سازههای بتنی بسته به نوع بارگذاری و نیازهای طراحی استفاده میشوند. این روشها شامل آرماتوربندی طولی، عرضی، خرک، خاموت، سنجاقی و رکابی هستند که هر کدام نقش خاصی در تثبیت و افزایش مقاومت سازه دارند. از جمله نکات مهم در اجرای این آرماتورها، دقت در انتخاب و تهیه مصالح با کیفیت و همچنین توجه به قیمت خاموت بهعنوان یکی از اجزای کلیدی آرماتوربندی است تا ضمن حفظ استحکام، هزینههای پروژه نیز بهینه شود. با انتخاب و اجرای درست انواع آرماتوربندی، میتوان از تحمل بهتر نیروهای کششی، فشاری و برشی اطمینان حاصل کرد و عمر سازه را افزایش داد. برای خرید و اطلاع دقیق از قیمت خاموت یا هرگونه مقاطع فولادی به سایت آهنرسان مراجعه کنید یا با کارشناسان فروش آهنرسان (05131916 ☎) تماس بگیرید.
۱. میلگرد اتکا: آرماتوربندی میلگرد اتکا شامل قرارگیری میلگردهای تقویتی در نقاط حساس مانند زیر ستونها و تکیهگاههاست تا بارهای متمرکز را بهتر تحمل کرده و از تمرکز تنش و آسیبدیدگی جلوگیری کند. این کار مقاومت و پایداری سازه را در این نقاط افزایش میدهد.
۲. میلگرد خرک: آرماتوربندی میلگرد خرک به چیدمان میلگردهایی گفته میشود که به صورت خرک یا پایههای کوتاه در زیر میلگردهای طولی قرار میگیرند تا آنها را در موقعیت درست نگه دارند و از تغییر مکان هنگام بتنریزی جلوگیری کنند. این نوع آرماتوربندی باعث حفظ فاصله مناسب بین میلگردها و افزایش یکپارچگی سازه میشود و نقش مهمی در کیفیت و استحکام نهایی بتن دارد.
۳. میلگرد راستا: آرماتوربندی میلگرد راستا به قرارگیری میلگردهای طولی در جهت اصلی سازه اشاره دارد که وظیفه تحمل نیروهای کششی و فشاری طولی را بر عهده دارند. این میلگردها بهعنوان ستون فقرات سازه، بارهای وارده را منتقل کرده و نقش کلیدی در افزایش مقاومت و پایداری سازههای بتنی ایفا میکنند. درست قرار گرفتن میلگرد راستا در آرماتوربندی، از مهمترین عوامل تضمین ایمنی و دوام سازه است.
۴. میلگرد خاموت: آرماتوربندی میلگرد خاموت به استفاده از میلگردهای حلقوی یا قلابدار اطراف میلگردهای طولی گفته میشود که وظیفه نگهداشتن آنها در جای خود و افزایش مقاومت سازه در برابر نیروهای برشی و خمشی را دارد. خاموتها با مهار میلگردهای طولی، از جابجایی و گسترش ترکها جلوگیری کرده و به حفظ پایداری و یکپارچگی سازه کمک میکنند، بهویژه در نقاط حساس مانند تکیهگاهها.
۵. میلگرد سنجاقی: آرماتوربندی میلگرد سنجاقی به استفاده از میلگردهای کوچک و خمیده به شکل قلاب یا سنجاق گفته میشود که برای اتصال و نگهداشتن میلگردهای طولی در نقاط تقاطع و اتصال به کار میروند. این نوع آرماتورها باعث تثبیت شبکه آرماتوربندی شده و از جابجایی میلگردها هنگام بتنریزی جلوگیری میکنند، که در نتیجه استحکام و پایداری سازه افزایش مییابد.
۶. میلگرد رکابی: آرماتوربندی میلگرد رکابی به استفاده از میلگردهای قلابدار یا حلقوی اطراف میلگردهای طولی گفته میشود که نقش مهاری و نگهدارنده دارند. این میلگردها بهصورت رکاب یا حلقه دور میلگردهای طولی قرار میگیرند و با جلوگیری از جابجایی آنها، مقاومت سازه در برابر نیروهای برشی و خمشی افزایش مییابد. آرماتوربندی رکابی به خصوص در تیرها، ستونها و دیوارهای برشی کاربرد گستردهای دارد و به حفظ یکپارچگی و پایداری سازه کمک میکند.
۷. میلگرد ممان منفی: آرماتوربندی میلگرد ممان منفی به قرارگیری میلگردهای تقویتی در نواحی تحت نیروی خمشی منفی اشاره دارد، یعنی نقاطی که بالای عضو بتنی تحت کشش قرار میگیرد، مانند تکیهگاههای تیرها و دالها. این میلگردها در بالای بتن نصب میشوند تا مقاومت کششی لازم در این نقاط را تامین کرده و از ترکخوردگی و شکست سازه جلوگیری کنند. استفاده از میلگرد ممان منفی باعث افزایش ایمنی و دوام سازه در برابر نیروهای خمشی وارده میشود.
نحوه محاسبه میلگرد تقویتی تیرچه، سقف و فونداسیون
محاسبه میلگرد تقویتی در اجزای مختلف سازهای مانند تیرچه، سقف و فونداسیون نیازمند رعایت مراحل مشخصی است که با تحلیل دقیق بارهای وارده و بررسی نیروهای داخلی آغاز میشود. در ادامه، با توجه به نوع عضو سازهای و شرایط بارگذاری، مقدار و نوع میلگرد مورد نیاز تعیین میشود تا مقاومت و ایمنی سازه تضمین شود. روشهای مختلفی برای محاسبه و طراحی میلگرد تقویتی وجود دارد که در ادامه به مهمترین آنها اشاره خواهد شد.
- روش سرانگشتی در محاسبه میلگرد تقویتی: روش سرانگشتی یکی از سادهترین و سریعترین روشها برای تخمین مقدار میلگرد تقویتی در سازههای بتنی است که بیشتر در مراحل اولیه طراحی یا برای کنترلهای سریع به کار میرود. در این روش، بدون انجام تحلیل دقیق بارگذاری و نیروهای داخلی، با توجه به تجربه و ضوابط کلی، درصدی از سطح مقطع بتن بهعنوان سطح مقطع میلگرد در نظر گرفته میشود. این درصد معمولاً بین ۰.۱ تا ۰.۳ درصد برای اعضای مختلف سازه متغیر است. روش سرانگشتی به مهندسین کمک میکند تا سریعاً یک تخمین اولیه از نیاز میلگرد داشته باشند و در صورت لزوم طراحی دقیقتر انجام دهند.
- روش محاسبه میلگرد تقویتی در فونداسیون: روش محاسبه میلگرد تقویتی در فونداسیون با تحلیل بارهای وارده و تعیین نیروهای خمشی و کششی در عضو آغاز میشود. ابتدا بارهای مرده، زنده و جانبی وارد بر فونداسیون محاسبه شده و سپس با استفاده از روابط طراحی بتن مسلح، مقدار سطح مقطع میلگرد لازم برای تحمل این نیروها تعیین میگردد. در این فرایند، مقاومت مشخصه میلگرد و بتن و ضوابط آییننامهای مثل حداقل و حداکثر درصد آرماتور رعایت میشود. همچنین آرایش میلگردها بهگونهای طراحی میشود که توزیع تنشها یکنواخت بوده و از تمرکز بار و ترکخوردگی جلوگیری شود تا دوام و پایداری فونداسیون تضمین گردد.
نحوه محاسبه وزن میلگرد تقویتی
برای محاسبه وزن میلگرد تقویتی، ابتدا باید طول کل میلگردها و قطر آنها مشخص شود و سپس با فرمول زیر محاسبه میشود:
وزن (کیلوگرم) = طول (متر) × مساحت سطح مقطع (میلیمتر مربع) × چگالی فولاد
با توجه به اینکه چگالی فولاد تقریباً ۷۸۵۰ کیلوگرم بر متر مکعب است، و مساحت سطح مقطع میلگرد با فرمول π× (d/۲)۲ که d قطر میلگرد است به میلیمتر، به دست میآید، یک روش سادهتر و متداولتر استفاده از جدول وزن میلگرد است که وزن هر متر میلگرد بر اساس قطر آن مشخص شده است. برای مثال:
- میلگرد با قطر ۸ میلیمتر حدود ۰.۴۰ کیلوگرم بر متر
- میلگرد با قطر ۱۰ میلیمتر حدود ۰.۶۱ کیلوگرم بر متر
- میلگرد با قطر ۱۲ میلیمتر حدود ۰.۸۹ کیلوگرم بر متر
با ضرب وزن یک متر میلگرد در طول کل میلگرد مصرفی، وزن کل میلگرد تقویتی محاسبه میشود.
نحوه اجرای میلگرد تقویتی فونداسیون
نحوه اجرای میلگرد تقویتی در فونداسیون شامل چند مرحله کلیدی است که باید با دقت و طبق استانداردهای ساختمانی انجام شود تا مقاومت و دوام فونداسیون تضمین گردد:
- آمادهسازی قالب و بستر فونداسیون: ابتدا بستر خاک تسطیح و آماده میشود و قالببندی فونداسیون نصب میگردد.
- برش و خمکاری میلگردها: میلگردهای تقویتی با توجه به نقشههای اجرایی برش خورده و به شکلهای مورد نیاز خم میشوند.
- چیدمان میلگردها: میلگردهای طولی، خاموتها و سایر میلگردهای تقویتی مطابق نقشهها در قالب قرار میگیرند و به کمک سیم آرماتوربندی به هم متصل میشوند تا از جابجایی جلوگیری شود.
- کنترل فاصله و پوشش بتن: فاصله میلگردها از هم و همچنین پوشش بتن (ضخامت لایه بتن روی میلگردها) طبق ضوابط آییننامهای رعایت میشود.
- بازرسی و تایید نهایی: قبل از بتنریزی، آرماتورها توسط ناظر کنترل میشوند تا از صحت اجرا اطمینان حاصل گردد.
- بتنریزی: بتنریزی با دقت انجام میشود تا هوا و خلأ در بتن ایجاد نشود و میلگردها به خوبی در بتن پوشیده شوند.
رعایت این مراحل باعث میشود میلگرد تقویتی در فونداسیون به درستی عمل کرده و مقاومت لازم را ایجاد کند.
نحوه اجرای میلگرد تقویتی در تیرچه
نحوه اجرای میلگرد تقویتی در تیرچه شامل مراحل مهمی است که باید با دقت انجام شود تا تیرچه بتواند بارهای وارده را به خوبی تحمل کند و دوام سازه حفظ شود:
- برش و خمکاری میلگردها: میلگردهای طولی و تقویتی طبق نقشههای طراحی برش خورده و خمکاری میشوند.
- چیدمان میلگردها در قالب: میلگردها در قالب تیرچه قرار میگیرند بهگونهای که میلگرد تقویتی در محلهای مشخص شده (معمولاً در قسمت تحتانی و بالایی تیرچه) قرار گیرد.
- اتصال میلگردها: میلگردها به وسیله سیم آرماتوربندی به هم بسته میشوند تا هنگام بتنریزی تغییر مکان ندهند.
- استفاده از خرکها و پایهها: برای حفظ فاصله مناسب میلگردها از بستر قالب و جلوگیری از تماس مستقیم میلگرد با زمین از خرکها و پایههای مخصوص استفاده میشود.
- کنترل پوشش بتن: ضخامت پوشش بتن روی میلگردها باید مطابق استانداردها رعایت شود تا از خوردگی و زنگزدگی میلگرد جلوگیری شود.
- بازرسی قبل از بتنریزی: ناظر فنی باید قبل از بتنریزی، اجرای آرماتورها را بررسی و تایید کند.
رعایت این مراحل تضمین میکند که میلگرد تقویتی تیرچه به درستی اجرا شده و سازه از استحکام و دوام لازم برخوردار باشد.
جمعبندی
میلگرد تقویتی یکی از اجزای کلیدی در سازههای بتنی است که با افزایش مقاومت کششی و برشی بتن، نقش مهمی در بهبود دوام و پایداری سازهها ایفا میکند. این میلگردها در نقاط حساس سازه مانند تیرچهها، سقفها، فونداسیون و دیوارهای برشی به کار میروند و با جلوگیری از ترکخوردگی و شکست ناگهانی، امنیت و عمر مفید ساختمان را افزایش میدهند. با توجه به انواع مختلف و کاربردهای متنوع میلگرد تقویتی، انتخاب و اجرای صحیح آن مطابق با اصول مهندسی و استانداردهای مربوطه، از اهمیت ویژهای برخوردار است.
سوالات متداول
۱. میلگرد تقویتی چیست؟
میلگرد تقویتی میلگردی است که برای افزایش مقاومت کششی و برشی بتن در نقاط حساس سازه استفاده میشود.
۲. چرا از میلگرد تقویتی استفاده میشود؟
از میلگرد تقویتی برای جلوگیری از ترکخوردگی، افزایش پایداری و دوام سازههای بتنی استفاده میشود.
۳. انواع میلگرد تقویتی کداماند؟
انواع میلگرد تقویتی شامل میلگرد خرک، خاموت، سنجاقی، رکابی، راستا، ممان منفی و اتکا است.
۴. کاربردهای میلگرد تقویتی چیست؟
در تیرچهها، سقفها، فونداسیونها، دیوارهای برشی و نقاط اتکا سازه از میلگرد تقویتی استفاده میشود.
۵. نحوه محاسبه مقدار میلگرد تقویتی چگونه است؟
با تحلیل بارهای وارده و استفاده از فرمولها و استانداردهای طراحی بتن مسلح مقدار میلگرد تقویتی را محاسبه میکنند.
۶. روشهای اجرای میلگرد تقویتی چگونه است؟
روشهای اجرای میلگرد تقویتی شامل برش، خمکاری، چیدمان، اتصال میلگردها و کنترل پوشش بتن طبق نقشهها و آییننامهها میشود.
